[PacketTracer 활용] VLAN 구성

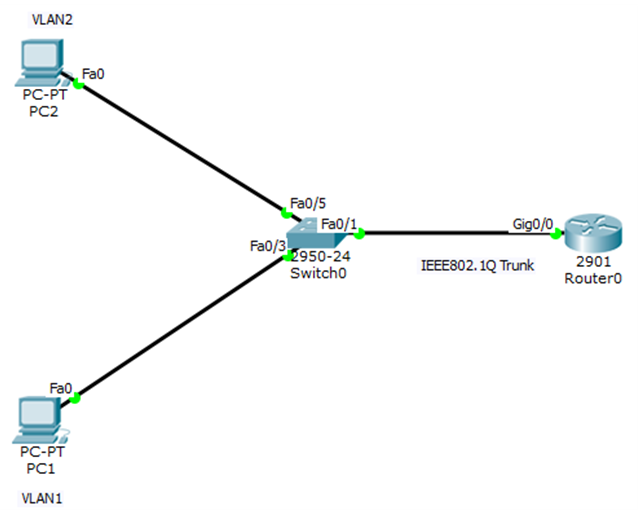

VLAN 실습 토폴리지

1. 스위치 구성 및 Enable 패스워드 세팅

Switch>en

Switch#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#hostname CAT2950

CAT2950(config)#enable password cisco



2. 스위치 관리를 위한 VLAN 1 설정

CAT2950#conf t

Enter configuration commands, one per line. End with CNTL/Z.

CAT2950(config)#interface vlan 1

CAT2950(config-if)#ip address 10.10.10.2 255.255.255.0

CAT2950(config-if)#no sh

CAT2950(config)#ip default-gateway 10.10.10.1



3. VTP 모드를 트랜스페어런트로 설정

CAT2950(config)#vtp mode transparent

CAT2950(config)#vtp domain cisco

CAT2950#show vtp status

VTP Version : 2

Configuration Revision : 0

Maximum VLANs supported locally : 255

Number of existing VLANs : 5

VTP Operating Mode : Transparent

VTP Domain Name : cisco

VTP Pruning Mode : Disabled

VTP V2 Mode : Disabled

VTP Traps Generation : Disabled

MD5 digest : 0xAA 0xB9 0x0C 0xCD 0xD7 0xE8 0xA6 0xE0

Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00

CAT2950#



4. VLAN 2 만들고 이름은 CCNA로 지정

CAT2950#conf t

Enter configuration commands, one per line. End with CNTL/Z.

CAT2950(config)#vlan 2

CAT2950(config-vlan)#name CCNA



5. 트렁크 포트 세팅. 그림에서 스위치 포트 Fa0/1가 트렁크로 세팅되어 있으며 트렁크 모드는 IEEE802.1Q로 설정

CAT2950#conf t

Enter configuration commands, one per line. End with CNTL/Z.

CAT2950(config)#interface fa0/1

CAT2950(config-if)#switchport mode trunk

CAT2950(config-if)#switchport trunk allowed vlan all



6. 포트를 VLAN에 배치. VLAN 1에 배치할 Fa0/3 포트는 따로 명령을 줄 필요가 없음. 디폴트 VLAN에 속해 있음. Fa0/5 번 포트만 VLAN 2에 넣도록 함.

CAT2950#conf t

Enter configuration commands, one per line. End with CNTL/Z.

CAT2950(config)#interface fa0/5

CAT2950(config-if)#switchport access vlan 2

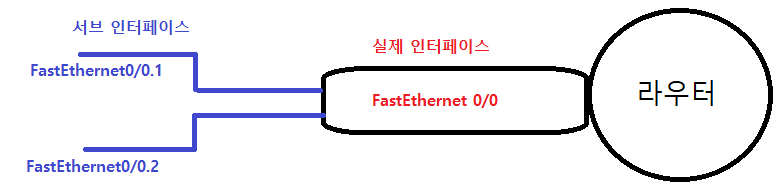

※ 서브인터페이스란? 인터페이스 하나를 다시 작게 나눈 것을 말한다. 하나의 인터페이스를 왜 다시 나누느냐? 그건 바로 지금처럼 VLAN 을 쓸 때 사용하기 위해서임. 라우터는 스위치의 트렁크 포트와 연결되어 있고 스위치의 트렁크 포트를 통해 라우터로 들어오는 VLAN은 2개임. 따라서 겉으로는 하나지만 내부적으로는 두 개의 인터페이스가 있어야 각각의 VLAN에 대한 라우팅을 해줄 수 있는 것임.

하나의 인터페이스 안에 여러개의 서브 인터페이스(끝 자리 숫자는 보통 VLAN ID 값을 사용)

7. 일단 구성에 있어 라우터가 VLAN 트렁킹을 지원한다는 가정하이고 라우터 구성을 해보자.

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname Router01

Router01(config)#enable password cisco

Router01(config)#interface gi0/0

Router01(config-if)#no shutdown

Router01(config-if)#exit



Router01(config)#interface gigabitEthernet 0/0.1

Router01(config-subif)#encapsulation dot1Q 1 native

Router01(config-subif)#ip address 10.10.10.1 255.255.255.0

Router01(config-subif)#exit



Router01(config)#interface gi 0/0.2

Router01(config-subif)#encapsulation dot1Q 2

Router01(config-subif)#ip address 10.10.11.1 255.255.255.0
