[PacketTracer 활용] 라우터와 스위치의 기본 설정 실습 #1

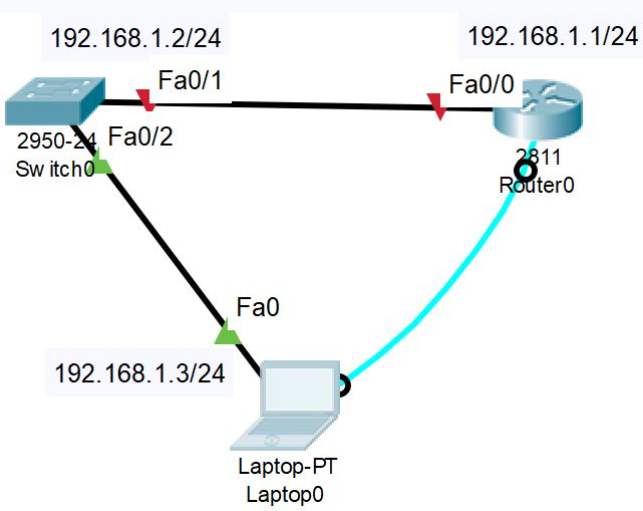

실습 토폴리지

[콘솔 접속]

--- System Configuration Dialog ---

Would you like to enter the initial configuration dialog? [yes/no]: no

Press RETURN to get started!

Router>enable

Router#conf t // Router# 특권실행모드

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#exit // Router(config) 전역설정모드

Router#

%SYS-5-CONFIG_I: Configured from console by console

Router#exit

Router con0 is now available

Press RETURN to get started.

Router>

* 전역설정모드에서 실행되는 명령어를 특권모드 실행모드에 입력하거나, 특권 실행 모드 명령어를 전역 설정모드에 입력하면 안되는 것이다. 단 명령어 do를 이용하면 실행 가능

​

[Hostname(장치 이름) 설정]

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname R1 // 라우터의 이름을 R1

​

[장치의 암호 설정]

* 콘솔 로그인 시 콘솔 암호(Console Password)

. 콘솔 암호는 CLI 사용자 실행 모드에 접속하기 위한 암호

* 특권 설정 모두 진입 시 필요한 활성화 암호(Enable Password)

. 활성화 암호는 특권 실행 모드에 접속하기 위한 암호

* Telnet 접속 시 필요한 가상 터미널 암호(Telnet Password)

. 원격 접속 시 사용되는 암호

​

--------------< 콘솔 암호 : Console Password>------------------

R1(config)#line console 0

R1(config-line)#password cisco

R1(config-line)#login

​

--------------<활성화 암호 : Enable Password>------------------

R1(config)#enable password cisco ​// 암호가 평문

또는

R1(config)#enable secret cisco // 암호가 암호화됨

* 장치에 입려되는 암호 모두의 저장박식을 MD5로 설정할 수 있음.

R1(config)#enable password-encryption

​

--------------< 텔넷 암호 : Telnet Password>------------------

R1(config)#line vty 0 ? // IOS에 따라서 지원하는 가상 터미널 수가 다르기 때문에 확인

<1-15> Last Line number

<cr>

R1(config)#line vty 0 15 // 최대 16개의 가상 터미널을 지원함

R1(config-line)#password cisco

R1(config-line)#login

​

--------------< 설정 내용 확인 및 저장>------------------

R1(config-line)#do show running-config

Building configuration...

​

Current configuration : 699 bytes

!

version 12.4

no service timestamps log datetime msec

no service timestamps debug datetime msec

no service password-encryption

!

hostname R1

!

!

!

enable secret 5 $1$mERr$hx5rVt7rPNoS4wqbXKX7m0

enable password cisco

no ip cef

no ipv6 cef

spanning-tree mode pvst

!

interface FastEthernet0/0

no ip address

duplex auto

speed auto

shutdown

!

interface FastEthernet0/1

no ip address

duplex auto

speed auto

shutdown

!

interface Vlan1

no ip address

shutdown

!

ip classless

!

ip flow-export version 9

!

line con 0

password cisco

login

!

line aux 0

!

line vty 0 4

password cisco

login

line vty 5 15

password cisco

login

!

!

!

end

:

:

R1#wr // 저장

Building configuration...

[OK]

​

또는

​

R1#write memory

Building configuration...

[OK]

R1#

​

[참고 자료] 정보기기운용기능사 실기시험 완전정복, 유인태, 경희대학교 출판문화원
