[PacketTracer 활용] 라우터와 스위치의 기본 설정 실습 #2

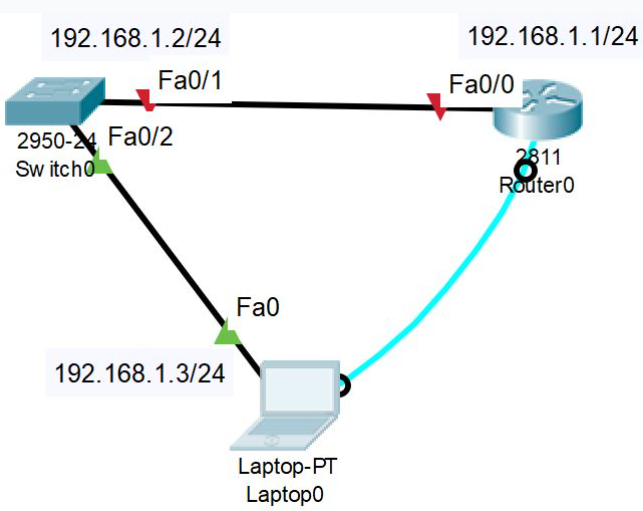

실습 토폴리지

[DNS 질의 안하도록 설정]

R1#conf t

R1(config)#no ip domain-lookup

​

[DNS 질의 안하도록 설정]

R1#reload

System configuration has been modified. Save? [yes/no]:y

​

[인터페이스 설정 / 스위치 설정과 같음]

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip address 192.168.1.1 255.255.255.0

R1(config-if)#no shutdown

-------------------------< 시리얼 DCE >----------------------

R1(config)#interface Serial 0/0

R1(config-if)#ip address 192.168.2.1 255.255.255.0

R1(config-if)#clock rate ?

Speed (bits per second

1200

:

64000

:

4000000

<300-4000000> Choose clockrate from list above

R1(config-if)#clock rate 64000

R1(config-if)#no shutdown

* 스위치는 기본적으로 인터페이스가 활성화되어 있어 별도로 no shutdown 할 필요 없음.

​

[IP Addressing 정적 설정 : 스위치 인터페이스 설정]

S1#show vlan

VLAN Name Status Ports

---- -------------------------------- --------- -------------------------------

1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4

Fa0/5, Fa0/6, Fa0/7, Fa0/8

Fa0/9, Fa0/10, Fa0/11, Fa0/12

Fa0/13, Fa0/14, Fa0/15, Fa0/16

Fa0/17, Fa0/18, Fa0/19, Fa0/20

Fa0/21, Fa0/22, Fa0/23, Fa0/24

1002 fddi-default active

1003 token-ring-default active

1004 fddinet-default active

1005 trnet-default active

VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2

---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

1 enet 100001 1500 - - - - - 0 0

1002 fddi 101002 1500 - - - - - 0 0

1003 tr 101003 1500 - - - - - 0 0

1004 fdnet 101004 1500 - - - ieee - 0 0

1005 trnet 101005 1500 - - - ibm - 0 0

VLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2

---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------

Remote SPAN VLANs

------------------------------------------------------------------------------

Primary Secondary Type Ports

------- --------- ----------------- ------------------------------------------

S1#

​

* 스위치는 제2계층 장비로 MAC 주소를 이용하여 프레임을 전달하기 때문에 FastEthernet 인터페이스에 IP 주소 정보를 설정할 필요가 없음. 단 스위치 자체가 IP 주소를 이용한 3계층 통신(예를 들어 Telnet을 이용하여 원격으로 접속하여 스위치를 관리)을 하기 위해서는 IP 주소 부여.

* 스위치의 모든 포트는 기본적으로 가상 인터페이스인 VLAN 1 번에 속해 있기 때문에 VLAN 1에 IP 주소를 할당하여 원격 접속을 할 수 있고 ip-default-gatway 명령어를 이용하여 스위치에 디폴트 게이트웨이를 설정할 수 있다.

​

[스위치 텔넷 접속을 위한 IP 부여 및 게이트웨이 설정]

S1#conf t

Enter configuration commands, one per line. End with CNTL/Z.

S1(config)#interface vlan1

S1(config-if)#ip address 192.168.1.2 255.255.255.0 // Vlan1 포트에 192.168.1.2 IP 부여

S1(config-if)#no sh

S1(config-if)#exit

S1(config)#ip default-gateway 192.168.1.1 // 게이트 웨이 설정

S1(config)#

​

[IP Addrssing 동적 설정(라우터와 스위치)]

- 라우터

R1(config)#interface fastEthernet 0/0

R1(config-if)#no shutdown

R1(config-if)#ip address dhcp

​

- 스위치

S1(config)#interface Vlan 1

S1(config-if)#no shutdown

S1(config-if)#ip address dhcp

* 단, 라우터/스위치 인터페이스의 IP 주소 동적 할동을 위해서는 DHCP 서버가 동작하고 있어야 함.

​

[라우터와 스위치 설정 내용 확인 방법]

- show clock

- show running-config

- show startup-config

- show history

- show ip interface brief : 라우터와 스위치의 모든 물리적/논리적 인터페이스, 해당 인터페이스 활성화

상태, IP 주소가 할당되어 있는지 확인

- show version : IOS 버전 등 다양한 정보

- show flash : 플래시 메모리에 대한 정보를 확인

- show protocols : 현재 설정되어 있는 프로토콜을 확인

​

[참고] 정보기기운용기능사 실기시험 완전정복, 유인태, 경희대학교 출판문화원
