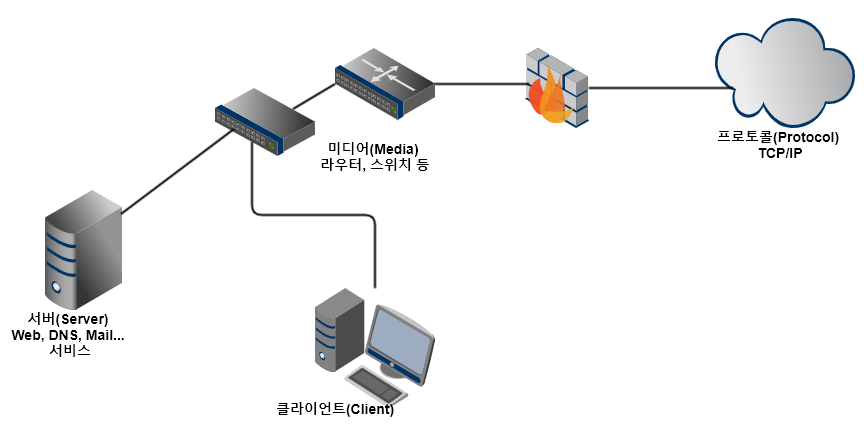

네트워크 구성요소

• 서버(Server) : 의뢰한 서비스를 처리해주는 역할을 하는 장치
• 클라이언트(Client) : 서비스를 요청하는 역할을 하는 장치
• 미디어(Media) : 서버와 클라이언트를 연결시켜주는 장치(ex. 스위치, 라우터, UTP 케이블 등)
• 프로토콜(Protocol) : 약속된 같은 언어 또는 규칙으로 서로 통신(대화)이 가능하도록 제공하는 것
• 서비스(Service) : 사용자들의 요구에 맞는 필요한 기능을 제공 해주는 것(Web, DNS, DHCP, Mail 등)

▶컴퓨터를 네트워크에 연결하여 통신하기 위해 케이블로 연결된 모든 장치는 네트워크 인터페이스 컨트롤러(Network Interface Controller, NIC) 라는 하드웨어 장치가 설치되어 있다.



[위키백과-네트워크 인터페이스 컨트롤러]

https://ko.wikipedia.org/wiki/%EB%84%A4%ED%8A%B8%EC%9B%8C%ED%81%AC_%EC%9D%B8%ED%84%B0%ED%8E%98%EC%9D%B4%EC%8A%A4_%EC%BB%A8%ED%8A%B8%EB%A1%A4%EB%9F%AC

네트워크 인터페이스 컨트롤러 - 위키백과, 우리 모두의 백과사전

▶OSI 7계층 1계층(물리)에 해당하는 장치로 컴퓨터의 신호(Frame)를 케이블 신호로 바꿔주는 중계 역할을 하며 LAN 구축 기술에 따라 다양한 종류가 있지만 전 세계적으로 Ethernet 카드를 가장 많이 사용하며 Ethernet은 물리적인 주소로 MAC Address를 사용



▶Ethernet

• LAN 구축 표준 기술 중 전세계에서 가장 많이 사용되는 기술
• 이에 맞는 LAN Card를 Ethernet Card 라고 함
• Ethernet은 IEEE802.2, 802.3으로 정의한 표준기술
• 물리적인 토폴리지로 Bus, Star 형에 적용되었으며 논리적 매체 접근 방식은 CSMA/CD 방식을 사용함.

▶CSMA/CD(반송파 감지 다중 접속 및 충돌탐지 : Carrier Sense Multiple Access with Collision Detection)

[참고 자료] 위키백과 "CSMA/CD"

[주요 절차]

1. 전송을 위한 프레임을 준비한다.
2. 매체가 사용이 가능한가? 만일 아니라면, 사용이 가능할 때까지 대기한다.
3. 전송을 시작한다.
4. 충돌이 일어났는지 확인하고 만일 그렇다면, 충돌 탐지 절차로 이동한다.
5. 재전송 계수기를 초기화 하고 프레임 전송을 종료한다.

[충돌 탐지 시 절차]

1. 정체 신호가 전체 송신자에게 전달되도록 하기 위해 최소 패킷전송시간 까지 전송을 계속한다.
2. 재전송 계수기의 재전송 시도횟수를 증가시킨다.
3. 임의의 시간동안 대기한다.
4. 첫 번째 단계부터 반복한다.

※ 충돌 탐지 방법은 매체에 의존한다. 그러나 이전 버전의 이더넷과 같은 전자적인 버스에서, 충돌은 송신자가 보낸 데이터와 수신자가 받은 데이터를 비교해봄으로써 탐지가 가능하다. 만일 두 가지가 다르다면 다른 송신자 측에서 보낸 데이터를 덮어씌웠다는 것을 의미한다. 프레임 전송 중에 충돌을 감지했다면, 전송은 즉시 중단된다. 대신 정체신호를 네트워크 상에 있는 전체 노드들에게 전송하면서 충돌 여부를 확정하게 된다.

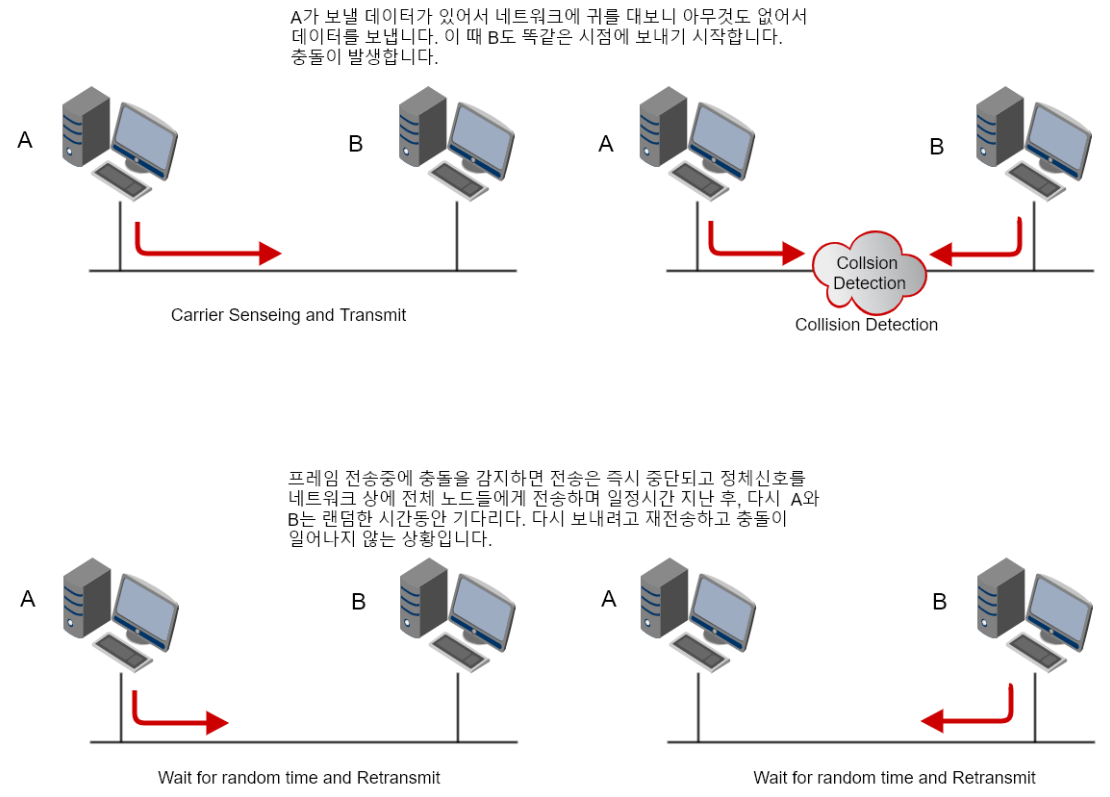

CSMA/CD 동작 원리
