2026년도 네트워크구축 평가 자료
※ 아래 완성도 "2026년도 3학년 1학기 네트워크 구축.PKA" 토폴리지를 다운로드 받고 주어진 네트워크 구성 작업을 완성하시오.

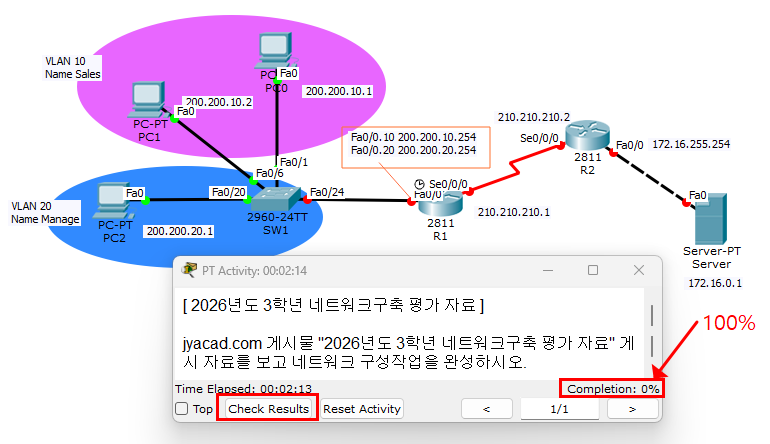

[ 토폴리지 추가 ]
1. IP주소 및 장치설정
가. 게이트웨이 설정
PC0, PC1, PC2, SW1 장치의 게이트웨이(Gateway)는 해당 서브넷에서 호스트에 할당 가능한 마지막 IP 주소로 설정
나. 네임서버 설정
PC0, PC1, PC2 장치의 네임서버(DNS Server)주소를 Server의 IP 주소로 설정하시오.

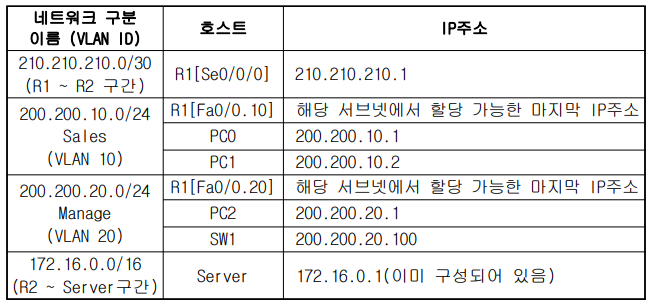

다. [표1] IP주소 및 장치설정을 참조하여 각 장치에 IP 주소를 할당하시오.
2. 스위치 설정
가. [표2] VLAN 구성을 참고하여 Switch에 VLAN을 구성하고, 각 포트에 VLAN을 할당하시오.
나. Trunk Port 구성
R1 라우터와 직접 연결된 스위치(Fa0/24 포트)에 대하여 할당된 VLAN 데이터만 전송되도록 구성하시오.
(할당되지 않은 VLAN에 대하여 전송하지 않음)
3. 라우터 설정
가. Inter-VLAN 구성
R1 라우터의 Fa0/0 포트에 서브 인터페이스(Sub-Interface)를 구성하시오.
서브 인터페이스의 이름은 각 VLAN의 ID값을 사용하고, 위 [표1] IP주소 및 장치설정을 참고하여 IP주소를 설정하시오.
(ex. 'VLAN 100'의 서브 인터페이스 이름은 ‘Fa0/0.100'으로 구성)
VLAN 통신을 위하여 각 서브 인터페이스에 IEEE 802.1q 프로토콜을 적용하시오.
나. R1, R2 포트에 IP 설정
R1, R2의 Fa0/0, Se0/0/0 인터페이스에 위 [표1] 참고하여 IP 주소를 설정하시오.
다. R1에 Telnet 접속이 가능하도록 설정하되 암호는 "free##"으로 설정하시오.
4. RIP 라우팅 설정
R1, R2 라우터에 RIP v2 를 사용하여 Full-Routing을 설정하시오.
