(2025-09-19, 사이버 보안 동아리) 다중 라우팅 , VPN, HSRP, EtherChannel 등 실습해 보기

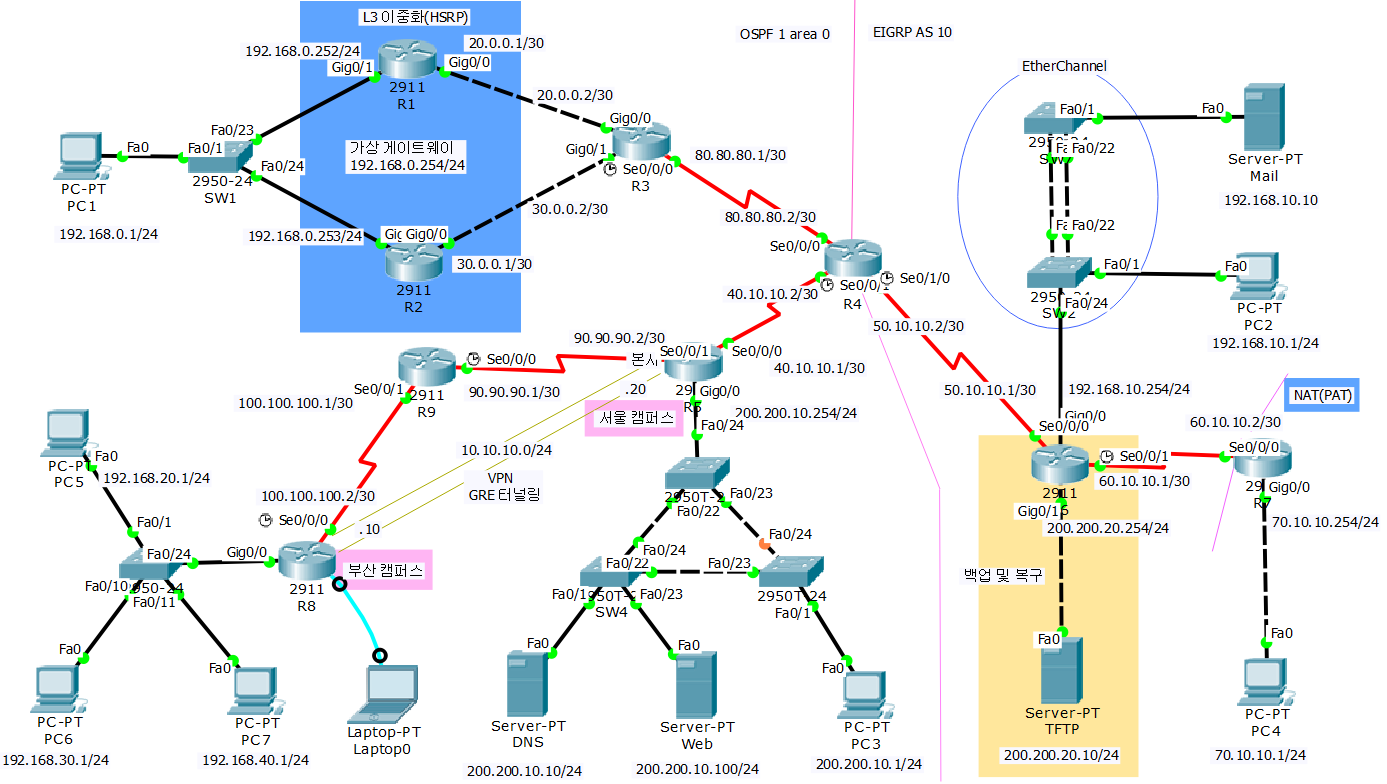

[ 실습 토폴리지 ]

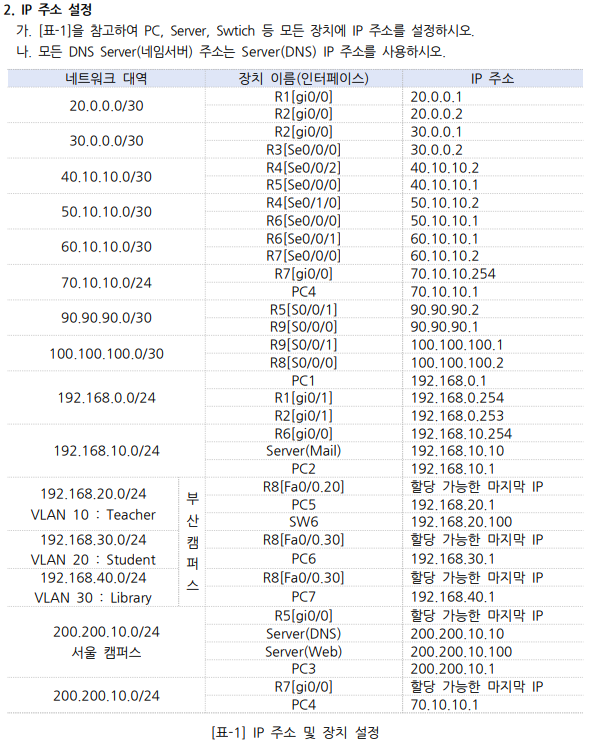

1. 토폴리지를 직접 그리고 각 장치에 IP 설정하기
2. 라우팅 프로토콜 재분배

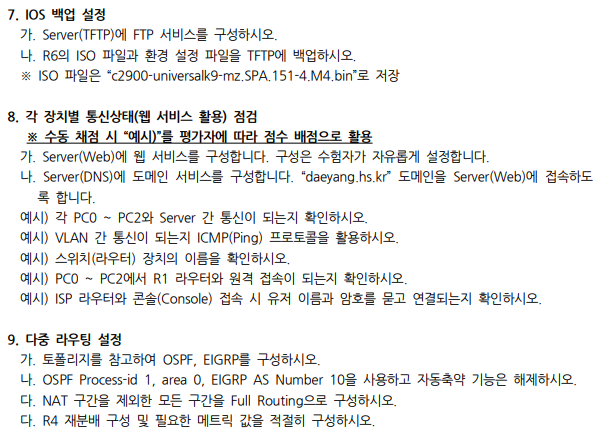

조건>> 토폴리지와 같이 OSPF 1 Area 0, EIGRP AS 10 라우팅 프로토콜을 적용하고 재분배 하시오.
가. (경계선 기준) 각 라우터 해당하는 라우팅 프로토콜 설정
R1(config)#router ospf 1
R1(config-router)#router-id 1.1.1.1
// router-id는 라우터 번호로 표기 함, 실제는 자동으로 부여됨
R1(config-router)#network 192.168.0.0 0.0.0.255 area 0
R1(config-router)#network 20.0.0.0 0.0.0.3 area 0
R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
R2(config-router)#network 30.0.0.0 0.0.0.3 area 0
R2(config-router)#network 192.168.0.0 0.0.0.255 area 0
R3(config)#router ospf 1
R3(config-router)#router-id 3.3.3.3
R3(config-router)#network 10.10.10.0 0.0.0.3 area 0
R3(config-router)#network 20.0.0.0 0.0.0.3 area 0
R3(config-router)#network 30.0.0.0 0.0.0.3 area 0
R3(config-router)#do sh ip os ne
// 네이버(이웃) 확인
Neighbor ID Pri State Dead Time Address Interface
4.4.4.4 0 FULL/ - 00:00:38 10.10.10.2 Serial0/0/0

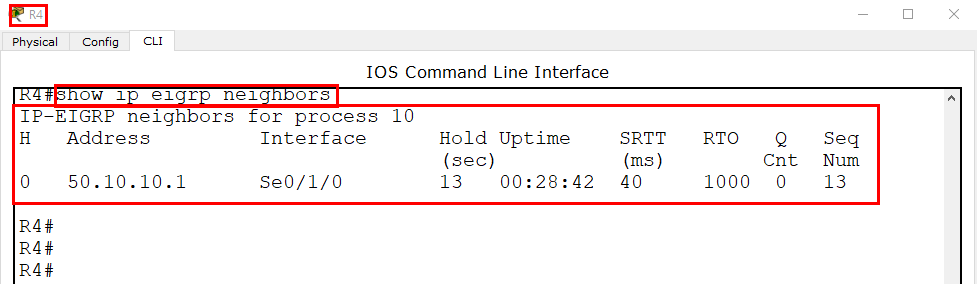

R4(config)#router eigrp 10
R4(config-router)#no auto-summary
R4(config-router)#eigrp router-id 4.4.4.4
// router-id는 라우터 번호로 표기 함, 실제는 자동으로 부여됨
R4(config-router)#network 50.10.10.0 0.0.0.3
R4(config-router)#exit

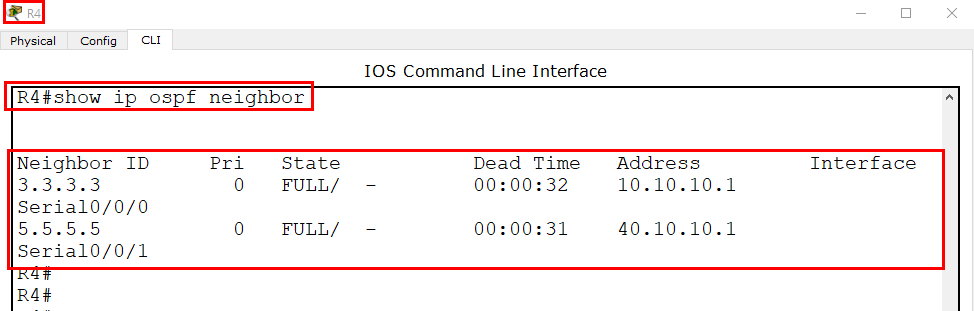

R4(config)#router ospf 1
R4(config-router)#router-id 4.4.4.4
R4(config-router)#network 10.10.10.0 0.0.0.3 area 0
R4(config-router)#network 40.10.10.0 0.0.0.3 area 0
R5(config)#router ospf 1
R5(config-router)#router-id 5.5.5.5
R5(config-router)#network 40.10.10.0 0.0.0.3 area 0
R5(config-router)#network 200.200.10.0 0.0.0.255 area 0
R6(config)#router eigrp 10
R6(config-router)#no auto-summary
R6(config-router)#eigrp router-id 6.6.6.6
R6(config-router)#net 50.10.10.0 0.0.0.3
R6(config-router)#net 200.200.20.0 0.0.0.255
R6(config-router)#net 192.168.10.0 0.0.0.255

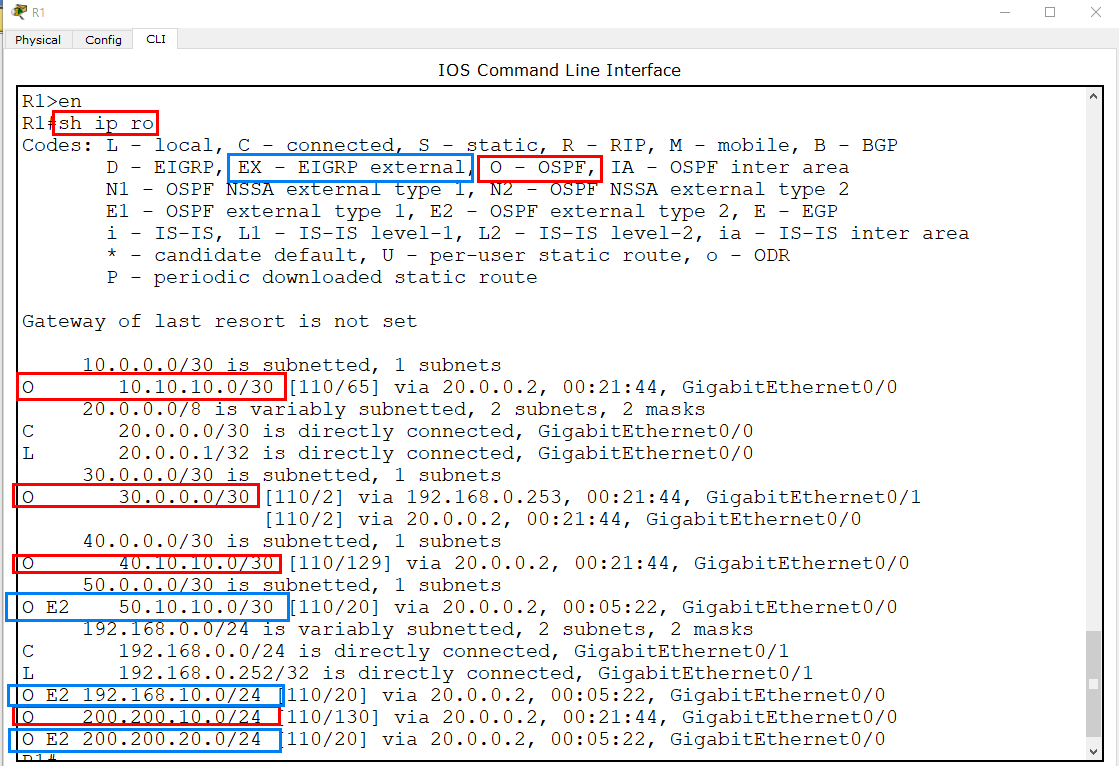

나. (경계선 기준) 라우팅 프로토콜 재분배
R4(config)#router eigrp 10
R4(config-router)#redistribute ospf 1 metric 1544 2000 255 1 1500
// eigrp 10 한테, ospf를 조건에 맞게
R4(config-router)#exit
R4(config)#router ospf 1
R4(config-router)#redistribute eigrp 10 subnets
// ospf 1 한테, eigrp를 조건에 맞게
