정보기기운용기능사 과정평가형 작업형 공개문제(6형) 풀이

[정보기기운용기능사 과정평가형 작업형 공개문제(6형) PDF 파일]

정보기기운용기능사 작업형 문제(6형).pdf

0.10MB

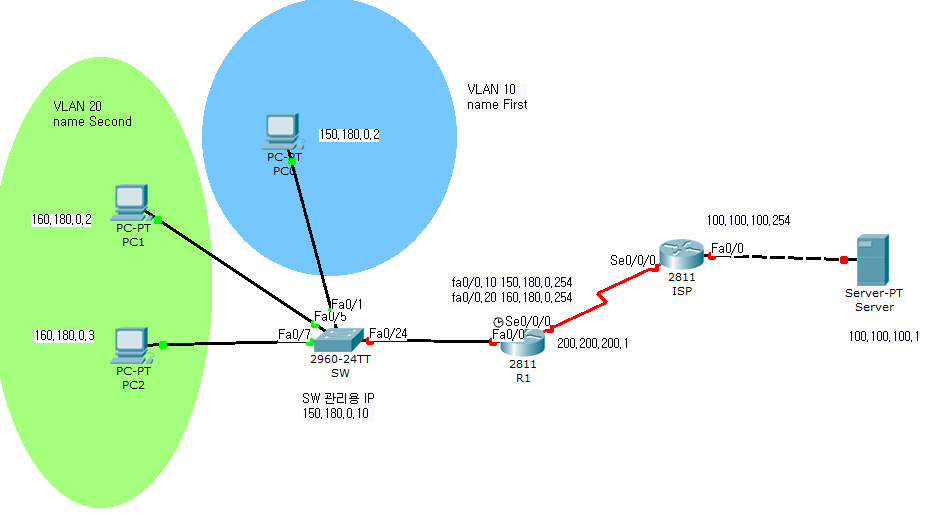

[실습 토폴리지]

[토폴리지] 과정평가형 국가기술자격 2차평가 공개문제 6형.pkt

0.02MB



[IP주소 및 장치 설정]

R1[Se0/0/0]

200.200.200.0/24, C Class

Default SubnetMast 255.255.255.0

- 네트워크 IP 범위   200.200.200.0(사용 안됨, 네트워크 대역(ID)

   200.200.200.1

   200.200.200.2

            :

   200.200.200.254

   200.200.200.255(사용 안됨, BroadCast)

- 할당(사용) 가능한 IP 범위는 200.200.200.1 ~ 200.200.200.254



R1[Fa0/0.10]    // VLAN 10번에 대한 서브 인터페이스150.180.0.0/24, B Class에 해당하지만 서브넷팅을 통해 C Class로 사용150.180.0.1 ~ 150.180.0.254



R1[Fa0/0.20]    // VLAN 20번에 대한 서브 인터페이스

160.180.0.0/24, B Class에 해당하지만 서브넷팅을 통해 C Class로 사용

160.180.0.1 ~ 160.180.0.254

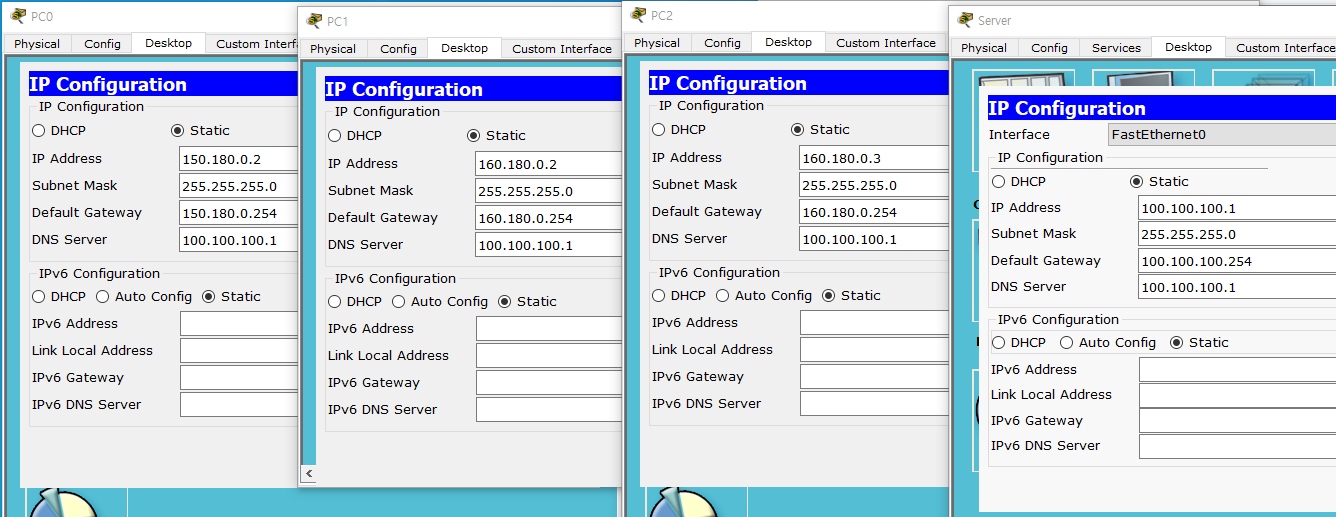

호스트 및 서버 IP





나. 스위치 설정

// SW VLAN 구성

Switch>en
Switch#conf t
Switch(config)#hostname SW
SW(config)#vlan 10
SW(config-vlan)#name First
SW(config-vlan)#vlan 20
SW(config-vlan)#name Second
SW(config-vlan)#ex
SW(config)#int ran fa0/1-fa0/4
SW(config-if-range)#sw mo ac
SW(config-if-range)#sw ac vlan 10
SW(config-if-range)#ex
SW(config)#int ran fa0/5-fa0/8
SW(config-if-range)#sw mo ac
SW(config-if-range)#sw ac vlan 20

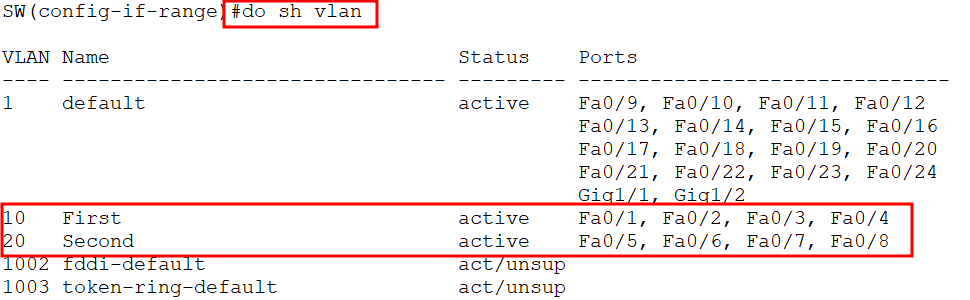

SW(config-if-range)#do sh vlan



// R1 Inter-VLAN

Router>en
Router#conf t
Router(config)#hostname R1
R1(config)#int fa0/0
R1(config-if)#no sh
R1(config-if)#int fa0/0.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip add 150.180.0.254 255.255.255.0
R1(config-subif)#int fa0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip add 160.180.0.254 255.255.255.0
R1(config-subif)#int s0/0/0
R1(config-if)#ip add 200.200.200.1 255.255.255.0
R1(config-if)#no sh

// ISP

Router>en
Router#conf t
Router(config)#h ISP
ISP(config)#int s0/0/0
ISP(config-if)#ip add 200.200.200.2 255.255.255.0
ISP(config-if)#no sh
ISP(config-if)#int fa0/0
ISP(config-if)#ip add 100.100.100.254 255.255.255.0
ISP(config-if)#no sh



// SW Trunk-Port 구성

SW(config)#int fa0/24
SW(config-if)#sw mo tr

다. 라우터 설정

// R1

R1(config)#banner motd "##$$ This is R1 Router $$##"
R1(config)#enable password happy##       // MD5 또는 암호화 하라는 문구가 있을 때, enable secret happy##
R1(config)#username john password happy##

라. EIGRP 라우팅 설정

// R1

R1(config)#router eigrp 10     // 와일드카드 사용금지

R1(config-router)#network 150.180.0.0

R1(config-router)#network 160.180.0.0

R1(config-router)#network 200.200.200.0



// ISP

ISP(config)#router eigrp 10     // 와일드카드 사용금지
ISP (config-router)#network 200.200.200.0
ISP (config-router)#network 100.100.100.0

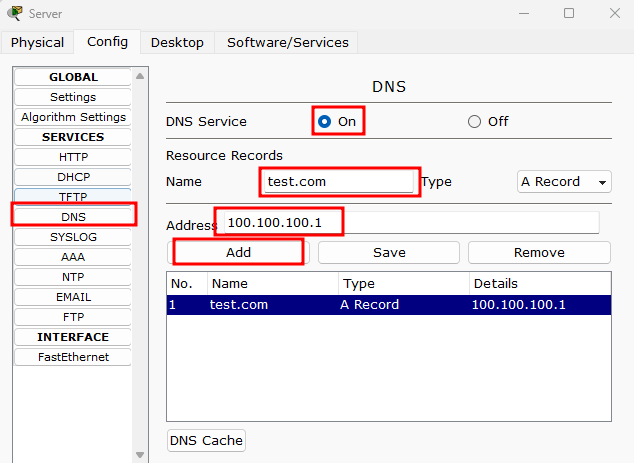

마. 웹 서비스 접속
