[교과 수업] 컴퓨터네트워크, 스위치 장비 구축 - 과정평가 공개 1형

[초기 토폴리지-완성도] Activity Wizard *.PKA 파일

(완성도-Activity Wizard) 2024년도 1학기 과정평가 공개유형 1형.pka

0.30MB





[공개1형 풀이 영상, 볼룸을 높여야 함]

https://youtu.be/Q-sBwOdIMwI

- YouTube

https://youtu.be/pV6hpg8uIiA

- YouTube

------------------------------------------------------------->>>



I. IP 주소 분석

II. 네트워크 구성
가. IP 주소 및 장치 설정

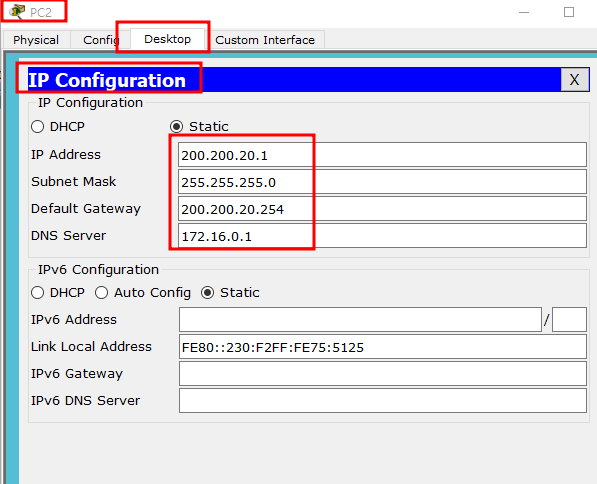

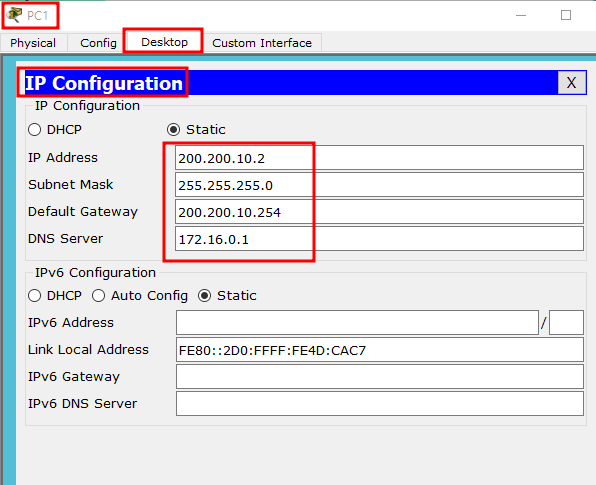

	- IP 주소: PC0, PC1, PC2에 대한 IP 주소가 표기 되어 있음 - 기본 게이트웨이(Default Gateway): 해당 서브넷 (네트워크 대역) 할당 가능한 마지막 IP, VLAN  즉 가상랜의 각 서브인터페이스 Fa0/0.10, Fa0/0.20 에 할당하는 IP - DNS: Server가 DNS 서비스를 제공함에 따라 Server에 부여하는 IP가 DNS Server IP임




나. 스위치 설정



< VLAN 구성 >
Switch>enable                                       // Privilege(관리자) 모드 이동
Switch#configure terminal                     // Global configuration(환경 설정) 모드 축약 명령어
Switch(config)#hostname SW1            // 스위치 이름 "SW1" 로 변경
SW1(config)#vlan 10                            // VLAN 번호 10번 생성
SW1(config-vlan)#name Sales             // VLAN 10 이름을 Sales
SW1(config-vlan)#vlan 20                    // VLAN 번호 20번 생성
SW1(config-vlan)#name Manage         // VLAN 20 이름은 Manage
SW1(config-vlan)#do show vlan          // 설정된 VLAN 확인

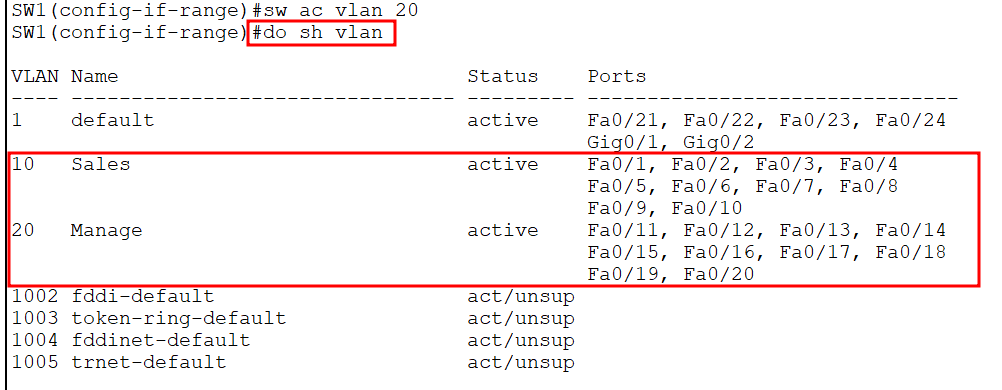

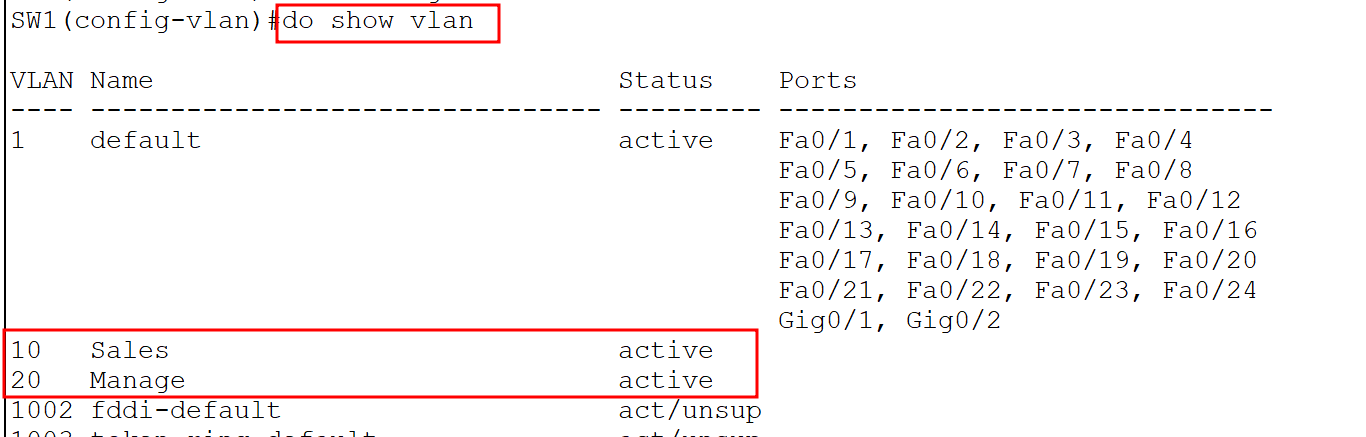

설정된 VLAN 10, 20번 확인 및 인터페이스 포트 할당 확인

SW1(config-vlan)#exit
SW1(config)#interface range fastEthernet 0/1 - fastEthernet 0/10

                     // int ra fa0/1-fa0/10  명령어를 단축해서 이와 같이 입력해도 무방
SW1(config-if-range)#switchport mode access
SW1(config-if-range)#switchport access vlan 10
SW1(config-if-range)#exit
SW1(config)#interface range fas0/11-fa0/20
SW1(config-if-range)#sw mo ac                       // switchport mode access 명령어 축약해서 사용
SW1(config-if-range)#sw ac vl 20                   //  switchport access vlan 20 명령어 축약해서 사용
SW1(config-if-range)#do sh vl                        // do show vlan 축약해석 사용


현재 같은 VLAN 간 통신이 가능하나 다른 VLAN 간은 인터페이스를 나눠 놓음에 따라 통신이 불가능함. 서로 다른 VLAN 즉, 네트워크 간 통신이 되기 위해서는 L3 장치인 라우터가 필요하며 VLAN 간 통신을 하기 위해서 라우터 R1에 <Inter-VLAN>을 구성해야 함.

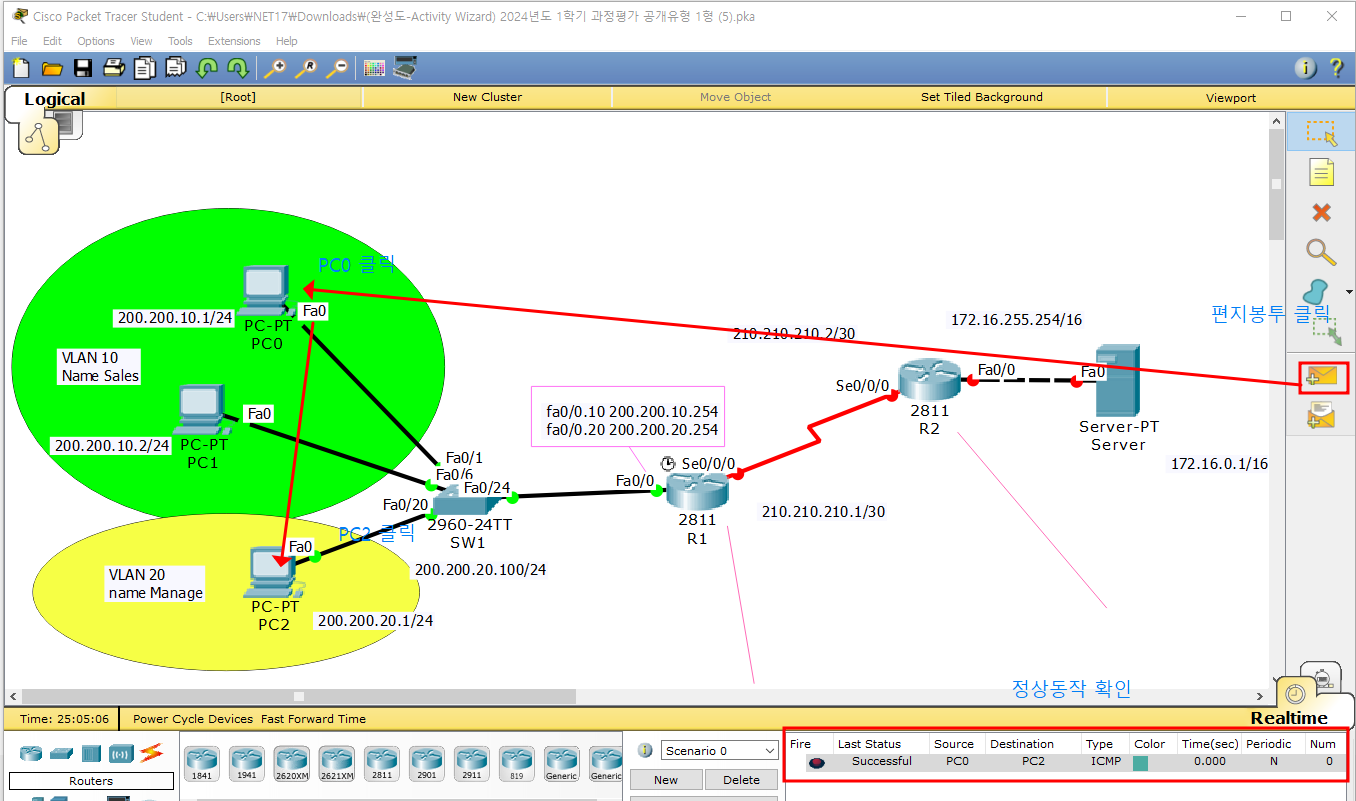

[토폴리지] VLAN 설정까지

정보기기기능사 과정평가형 작업형 공개과제 토폴리지 1형_VLAN설정.pkt

0.08MB

------------------------------------------------------------------------------------------------------->>>>



< Trunk Port 구성 >
SW1>en
SW1#conf t
SW1(config)#interface fastEthernet 0/24       // VLAN 간 통신을 위한 Trunk Port 설정
SW1(config-if)#switchport mode trunk

SW1(config-if)#switchport trunk allowed vlan 10,20

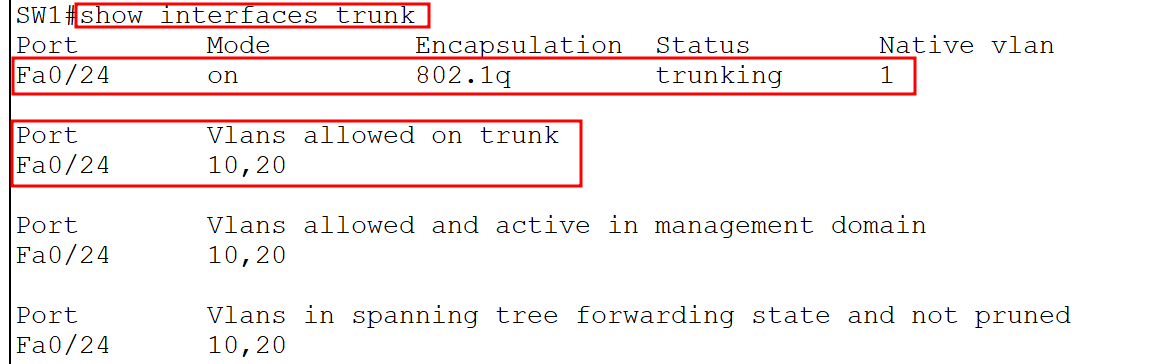

 현재까지 진행이 되면 VLAN 간 통신이 되야 함. 각 PC에서 라우터 R1까지 통신이 되야 함.
<중요> 스위치와 스위치, 스위치와 라우터가 연결된 모든 스위치 포트는 트렁크포트를 설정해야 함



[토폴리지] VLAN, Trunk Port 설정까지

정보기기기능사 과정평가형 작업형 공개과제 토폴리지 1형_VLAN_TrunkPort.pkt

0.08MB



---------------------------------------------------------->>>>

< Inter-VLAN 구성 >
Router>en                                                     // enable 명령어 축약
Router#conf t                                                 // configure terminal 명령어 축약
Router(config)#hostname R1
R1(config)#interface fastEthernet 0/0            // 인터페이스 fa0/0 포트에 서브 인터페이스를 생성하기 위해 활성화 시킴
R1(config-if)#no shutdown                            //  하나의 인터페이스에 2개의 VLAN 이 존재 함에 따라 2개의 게이트웨이가
                                                                      // 필요함. 소프트웨어적(논리적)으로 서브 인터페이스를 만들어 줌으로 해결
R1(config)#interface fastEthernet 0/0.10      // 문제지 예시로, VLAN 100은 서브 인터페이스 이름은 fa0/0.100으로 구성
R1(config-subif)#encapsulation dot1Q 10    // 문제지 VLAN 간 통신을 위하여 IEEE802.1q 프로토콜 적용
R1(config-subif)#ip address 200.200.10.254 255.255.255.0
R1(config-subif)#exit

R1(config)#interface fastEthernet 0/0.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 200.200.20.254 255.255.255.0
R1(config-subif)#exit




[토폴리지] VLAN, Inter-VLAN, Trunk Port 설정까지

정보기기기능사 과정평가형 작업형 공개과제 토폴리지 1형_Inter-VLAN.pkt

0.08MB

 ------------------------------------------------------------------------------------------------------->>>>



 다. 라우터 설정


< 라우터 인터페이스 IP 할당 및 설정 >
R1 설정
R1>en
R1#conf t
R1(config)#interface serial 0/0/0                                                  // 인터페이스 s0/0/0 포트로  설정
R1(config-if)#ip address 210.210.210.1 255.255.255.252           // s0/0/0 포트에 IP 부여
R1(config-if)#no shutdown                                                            // 포트 활성화

R1(config)#username master password free##
     // 콘솔 접속 시  사용자 이름은 master, 암호는 free##으로 연결하도록 유저 생성

R1(config)#line console 0             //  콘솔 접속 설정
R1(config-line)#login local            //  로그인시 사용자 이름과  암호를 묻도록 설정
R1(config-line)#exit

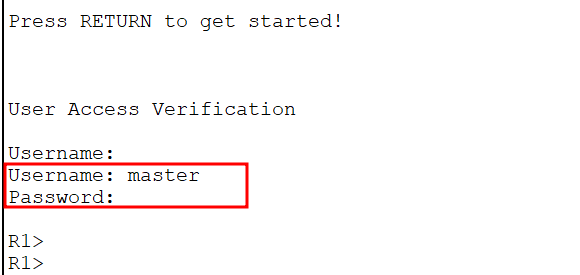

설정 후 콘솔 모드에서 확인


R1(config)#line vty 0 4
R1(config-line)#password free##
R1(config-line)#login

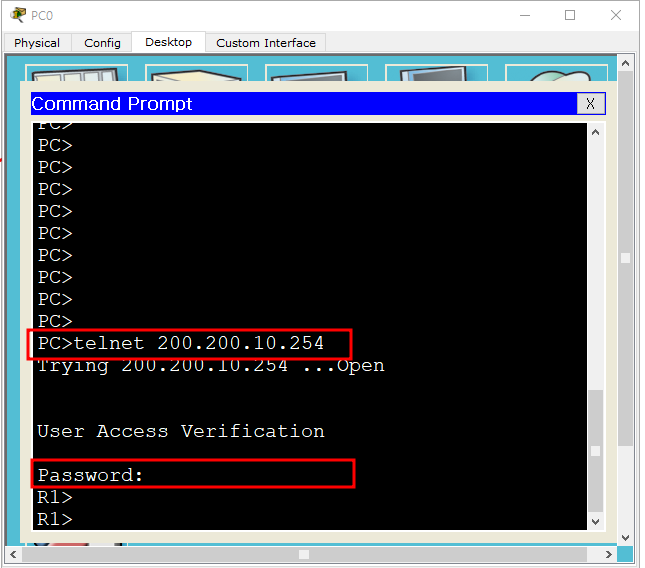

PC0 에서 원격 접속 확인

R1(config-line)#exit                           // " R1(config)# " 항상 이 위치(Prompt)에서 설정한다고 생각

R1(config)#no ip domain-lookup      // DNS(Query) 질의를 하지 않도록 설정
R1(config)#exit
R1#terminal history size 7                // 라우터가 최근 사용한 7개의 명령어만 기억하도록 설정
                                                         // 프롬프트(Prompt) 위치 잘 파악



[토폴리지] R1까지 설정

정보기기기능사 과정평가형 작업형 공개과제 토폴리지 1형_R1설정까지.pkt

0.08MB

 --------------------------------------------------->>>>

R2 설정
Router>en
Router#conf t
Router(config)#hostname R2
R2(config)#interface serial 0/0/0
R2(config-if)#ip address 210.210.210.2 255.255.255.252
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface fastEthernet 0/0
R2(config-if)#ip address 172.16.255.254 255.255.0.0
R2(config-if)#no shutdown

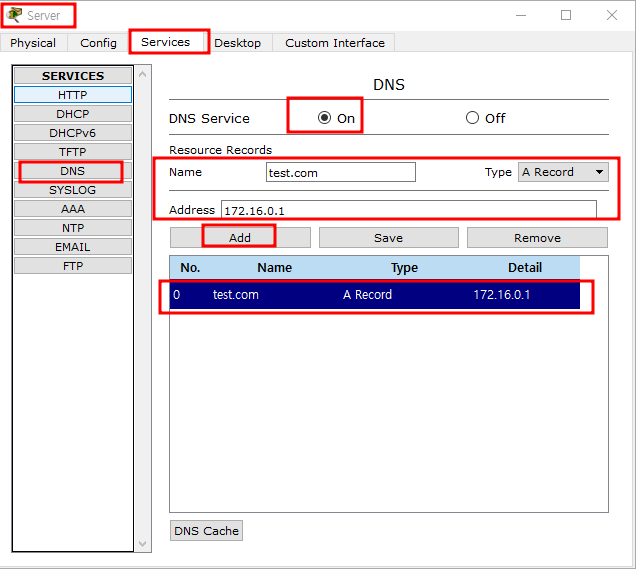

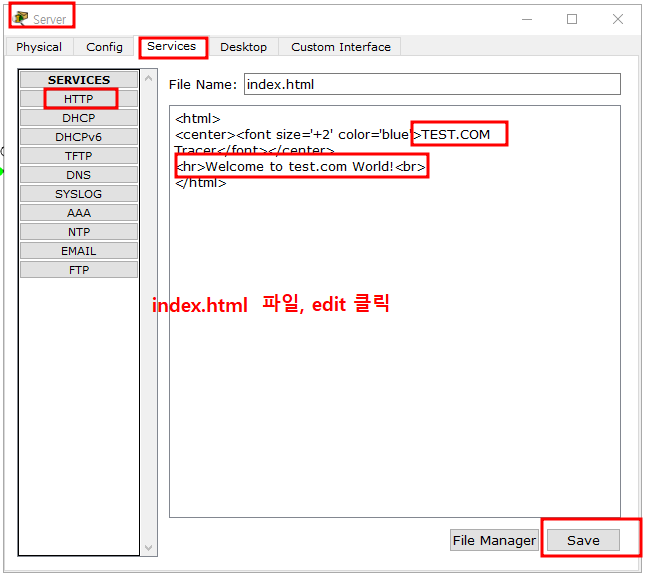

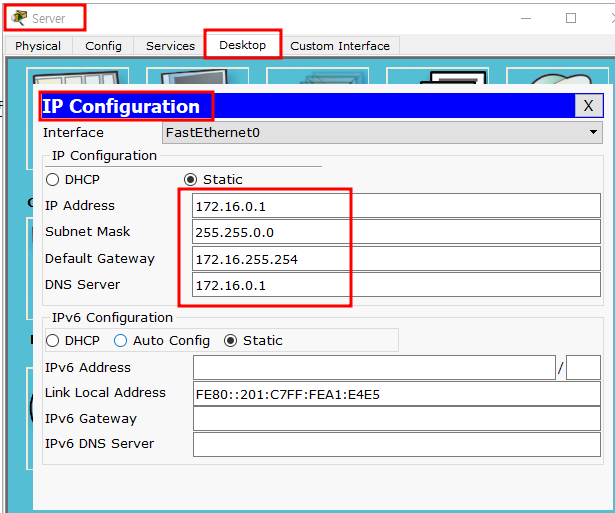

Server 설정




라. RIP 라우팅 설정

R1 설정
R1(config)#do show ip interface brief                     // R1에 설정된 인터페이스(IP) 상태를 간략하게 확인해 보는 명령어
R1(config)#router rip
R1(config-router)#version 2
R1(config-router)#network 200.200.10.0
R1(config-router)#network 200.200.20.0
R1(config-router)#network 210.210.210.0
R1(config-router)#no auto-summary                      // 자동요약 설정을 하는 경우, 과제지에 없으면 생략

R2 설정
R2(config)#do sh ip int bri
R2(config)#router rip
R2(config-router)#version 2
R2(config-router)#network 172.16.0.0
R2(config-router)#network 210.210.210.0
R2(config-router)#no auto-summary
                           // 자동 축약을 해제 하시오.  라는 문제 내용이 있을 경우 설정함.
R1 라우팅 프로토콜 동작 확인

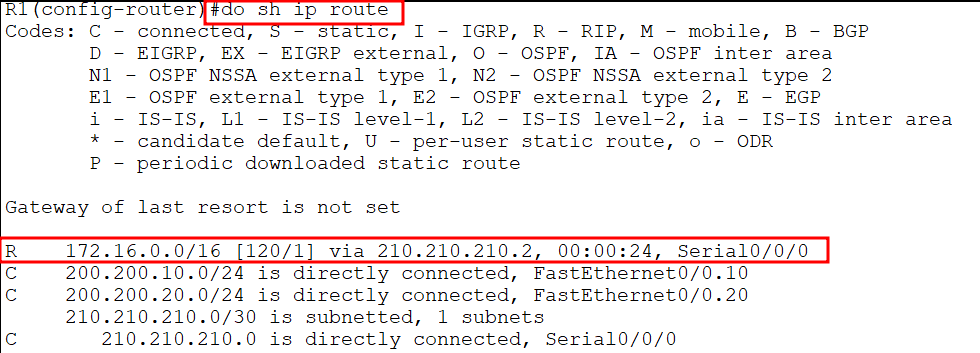

R1(config-router)#do sh ip route

R2 에서 라우팅 정보가 전달된 것을 확인 할 수 있음



R2  라우팅 프로토콜 동작 확인

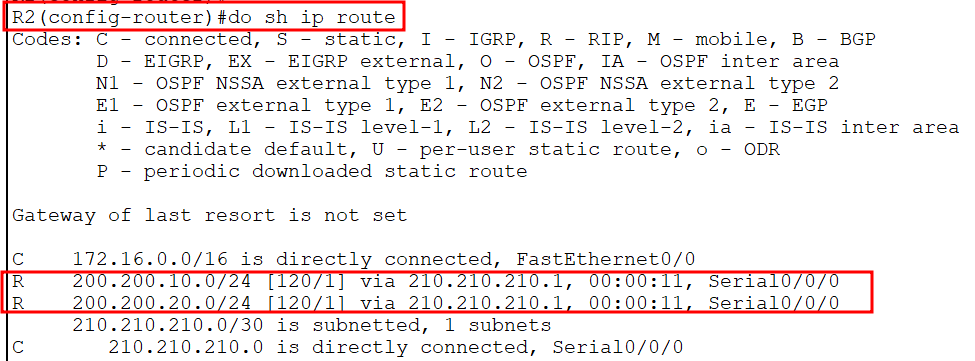

R2(config-router)#do sh ip route

R1에서 라우팅 정보가 전달된 것을 확인 할 수 있음



[토폴리지] RIP 라우팅 설정까지

정보기기기능사 과정평가형 작업형 공개과제 토폴리지 1형_RIP 라우팅 까지.pkt

0.08MB



 --------------------------------------------------->>>>

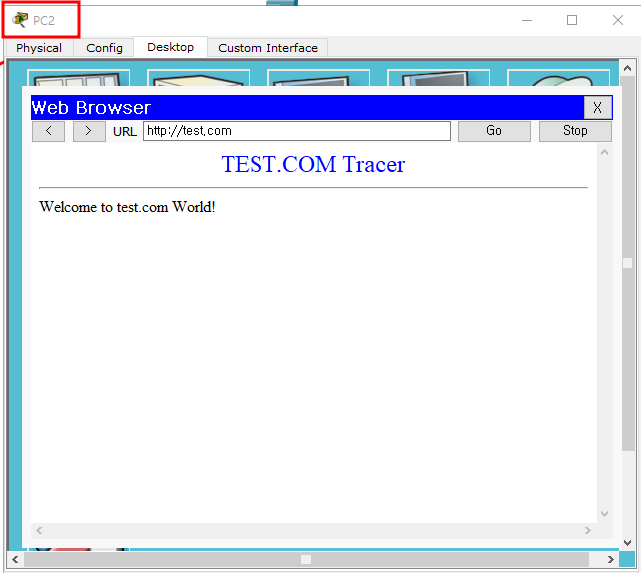

마. 웹 서비스 접속



PC0 ~ PC2 장치에서 확인

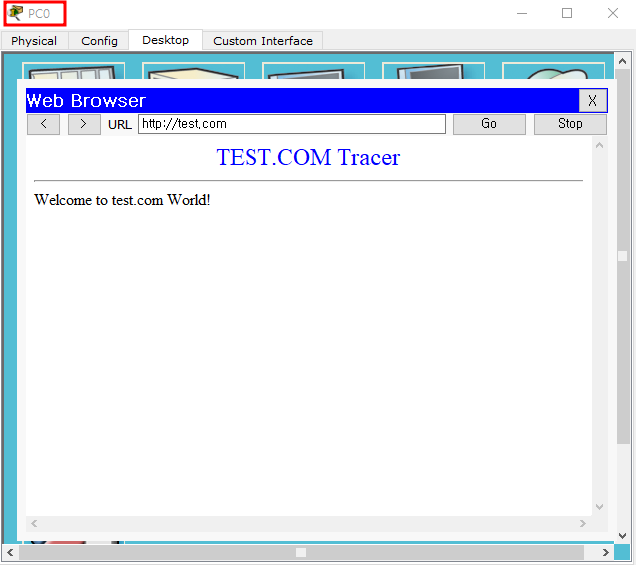

PC0 - [Desktop] - Web Browser 확인

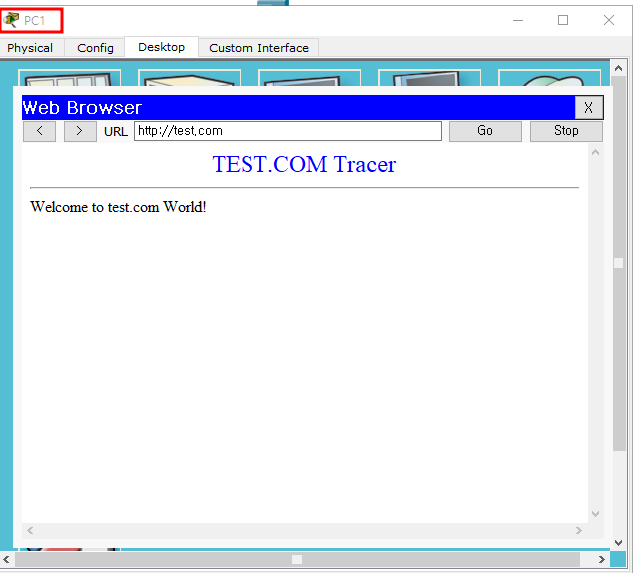

PC1 - [Desktop] - Web Browser 확인

PC2 - [Desktop] - Web Browser 확인
