정보기기운용기능사 과정평가형 작업형 공개문제(5형) 풀이

[ 토폴리지 원본, 실습하기 위한 초기 토폴리지]

[토폴리지] 과정평가형 국가기술자격 2차평가 공개문제 5형.pkt

0.10MB

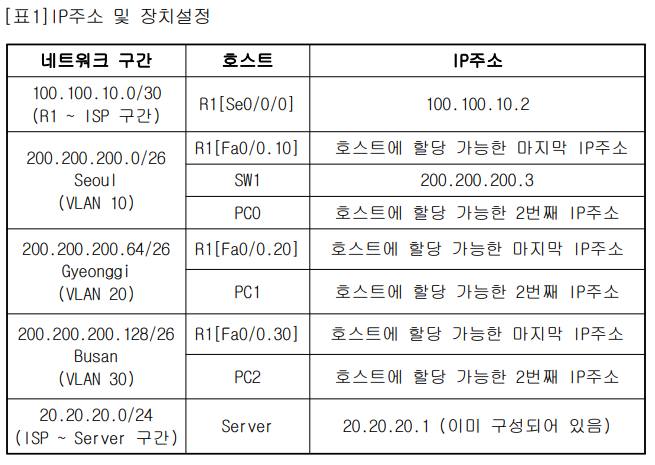

[ 공개과제 5형 문제지]

정보기기운용기능사 작업형 문제(5형).pdf

0.09MB



[ 주소 설정 분석 ]

R1[Se0/0/0] 100.100.10.2, 네트워크 대역은 100.100.10.0, CIDR 값이 30비트 임에 따라 총 4개의 IP 할당

따라서 100.100.10.0 ~ 100.100.10.3 범위이며 100.100.10.0 네트워크 대역으로 100.100.10.3 마지막 IP는 브로드캐스트 주소 임에 따라 ISP[Se0/0/0] 할당 가능한 IP 주소는 100.100.10.1 으로 할당해야 함.



VLAN 10 게이트웨이 주소, CIDR 값이 26임에 따라, 11111111.11111111.11111111.11 000000

서브넷 마스크                                                                    255.        255.        255.    192

<첫번째 서브넷> ----------------------------------------------

       200 .    200    .    200    .00 000000           // 200.200.200.0 대역

       200 .    200    .    200    .00 000001

       200 .    200    .    200    .00 000010

                              :

       200 .    200    .    200    .00 111110

       200 .    200    .    200    .00 111111        200.200.200.63

<두번째 서브넷> ----------------------------------------------

       200 .    200    .    200    .01 000000        // 200.200.200.64 대역

       200 .    200    .    200    .01 000001

       200 .    200    .    200    .01 000010

                              :

       200 .    200    .    200    .01 111110

       200 .    200    .    200    .01 111111        200.200.200.127

<세번째 서브넷> ----------------------------------------------

       200 .    200    .    200    .10 000000        // 200.200.200.128 대역

       200 .    200    .    200    .10 000001

       200 .    200    .    200    .10 000010

                              :

       200 .    200    .    200    .10 111110

       200 .    200    .    200    .10 111111        200.200.200.191

<네번째 서브넷> ----------------------------------------------

       200 .    200    .    200    .11 000000        // 200.200.200.192 대역

       200 .    200    .    200    .11 000001

       200 .    200    .    200    .11 000010

                              :

       200 .    200    .    200    .11 111110

       200 .    200    .    200    .11 111111

-----------------------------------------------------

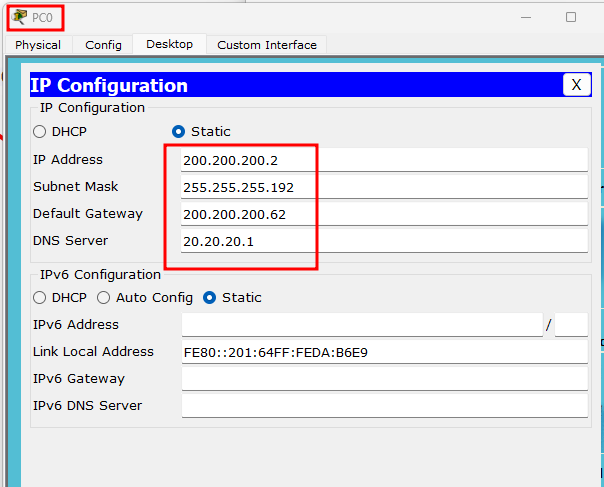

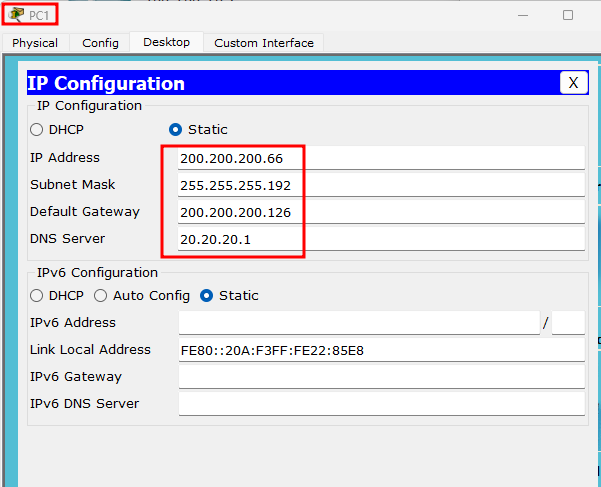

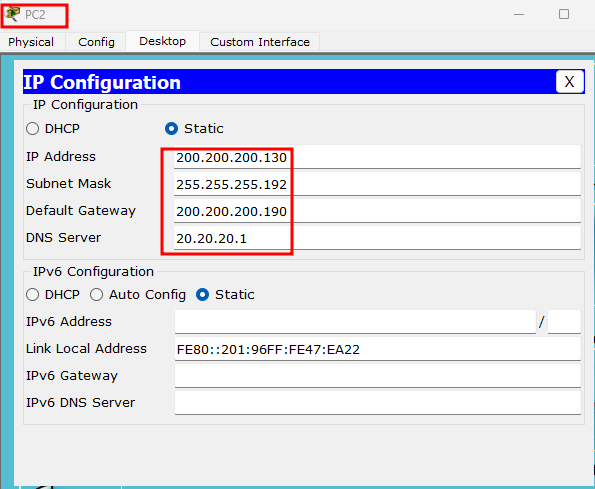

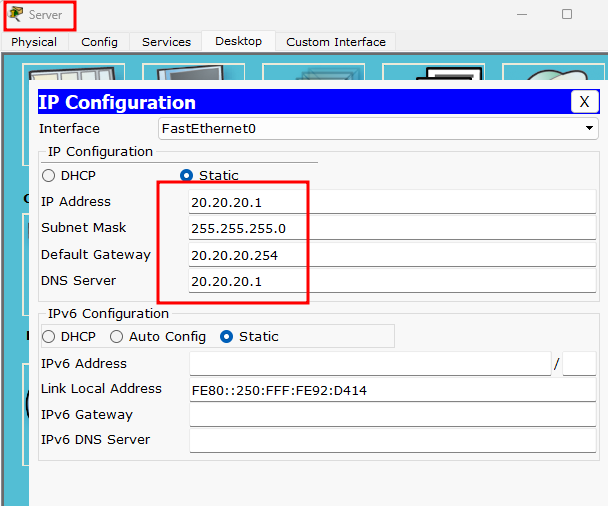

IP 주소 설정 분석 및 적용







나. 스위치 설정

// SW0

Switch>en                                            // 사용자 모드에서 관리자 모드로 전환하는 명령어 enable 축약 명령어

Switch#conf t                                        // 관리자 모드로 전환 configure terminal 축약 명령어

SW1(config)#hostname SW0               // 스위치 이름을 SW0 로 수정

SW0(config)#vlan 10                           // VLAN 10 생성

SW0(config-vlan)#name Seoul           // VLAN 10 번 이름을 Seoul로 설정

SW0(config-vlan)#vlan 20

SW0(config-vlan)#name Gyeonggi

SW0(config-vlan)#vlan 30

SW0(config-vlan)#name Busan

SW0(config-vlan)#exit

SW0(config)#int fa0/1                              // 각 VLAN에 인터페이스(Interface 포트 할당)

SW0(config-if)#sw mo ac

SW0(config-if)#sw ac vlan 10                // fastethernet 0/1 포트를 VLAN 10번에 할당

SW0(config-if)#spanning-tree portfast   // 스패닝 트리 알고리즘을 적용하지 않고 바로 활성화 시킴

SW0(config-if)#int ran fa0/6-fa0/10

SW0(config-if-range)#sw mo ac

SW0(config-if-range)#sw ac vlan 20          // fastethernet 0/6 ~ 10번 포트를 VLAN 20번에 할당

SW0(config-if-range)#int ran fa0/11-fa0/15

SW0(config-if-range)#sw mo ac

SW0(config-if-range)#sw ac vlan 30

SW0(config-if-range)#ex                       // exit 명령어의 축약어로 현 위치에서 앞 위치로 이동

SW0(config)#int fa0/24

SW0(config-if)#sw mo tr                      // 24번 포트를 트렁크 포트로 설정

[참고] switchport trunk allowed vlan 10,20,30    // 해당 VLAN만 Trunk Port를 통해서 전달되도록 함.



다. 라우터 R1 설정

Router>en

Router#conf t

Router(config)#hostname R1

R1(config)#enable password pass!!

R1(config)#username test password admin##

R1(config)#access-list 1 permit host 200.200.200.66        // 문제지에서 PC1만 Telnet 접속 가능하게 하고

                                                                                           // 이에 모든 네트워크는 거부(Standard ACL 적용)

R1(config)#line vty 0 5

R1(config-line)#login local

R1(config-line)#access-class 1 in



R1(config)#access-list 1 permit host 200.200.200.66

R1(config)#line vty 0 4

R1(config-line)#access-class 1 in          // 200.200.200.66 IP를 가진 컴퓨터만 허용 하도록 액세스리스트 1번으로 설정



라. 라우터 R1에 Inter-VLAN 설정

R1#en

R1#conf t

R1(config)#int fa0/0

R1(config-if)#no sh

R1(config-if)#int fa0/0.10

R1(config-subif)#encapsulation dot1Q 10

R1(config-subif)#ip add 200.200.200.62 255.255.255.192

R1(config-subif)#int fa0/0.20

R1(config-subif)#encapsulation dot1Q 20

R1(config-subif)#ip add 200.200.200.126 255.255.255.192

R1(config-subif)#int fa0/0.30

R1(config-subif)#encapsulation dot1Q 30

R1(config-subif)#ip add 200.200.200.190 255.255.255.192

R1(config-subif)#ex



마. 라우터 R1, ISP에 정적라우팅 설정

// R1

R1#en

R1#conf t

R1(config)#int se0/0/0
R1(config-if)#ip add 100.100.10.2 255.255.255.252
R1(config-if)#no sh



// ISP

Router>en
Router#conf t
Router(config)#hostname ISP

ISP(config)#int s0/0/0
ISP(config-if)#ip add 100.100.10.1 255.255.255.252
ISP(config-if)#no sh
ISP(config-if)#int fa0/0
ISP(config-if)#ip address 20.20.20.254 255.255.255.0
ISP(config-if)#no sh



// R1

R1(config)#ip route 0.0.0.0 0.0.0.0 100.100.10.1        // 기본 정적 라우팅(Default Static Routing)

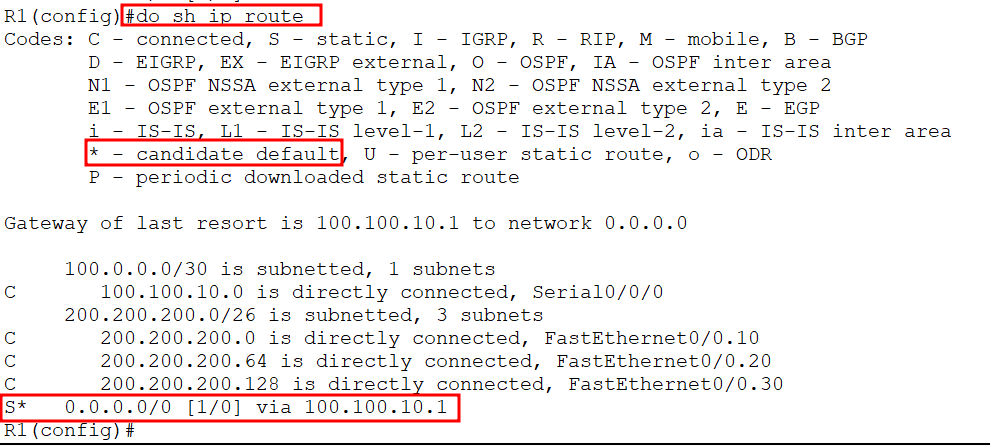

R1 (config)#do sh ip route       // 기본 정적 라우팅이 올바르게 설정되었는지 확인





// ISP
ISP(config)#ip route 200.200.200.0 255.255.255.192 100.100.10.2
ISP(config)#ip route 200.200.200.64 255.255.255.192 100.100.10.2
ISP(config)#ip route 200.200.200.128 255.255.255.192 100.100.10.2

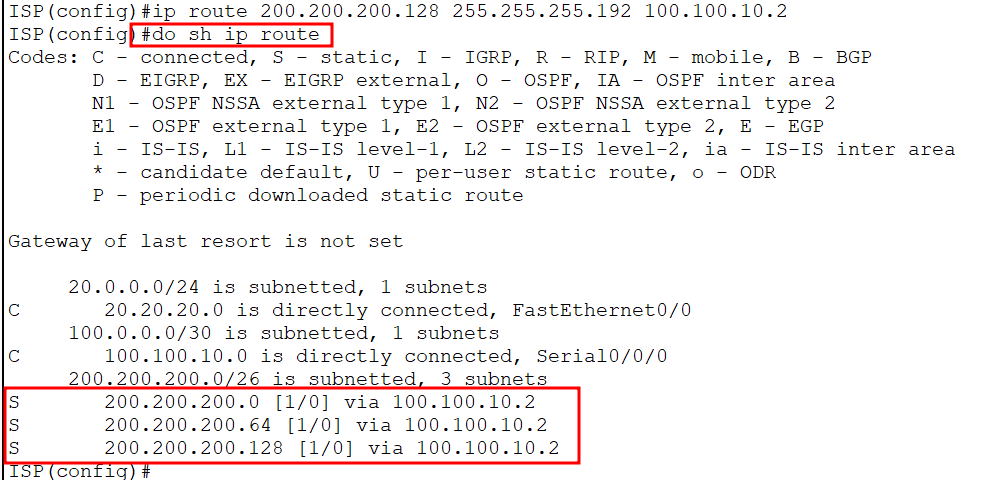

ISP(config)#do sh ip route

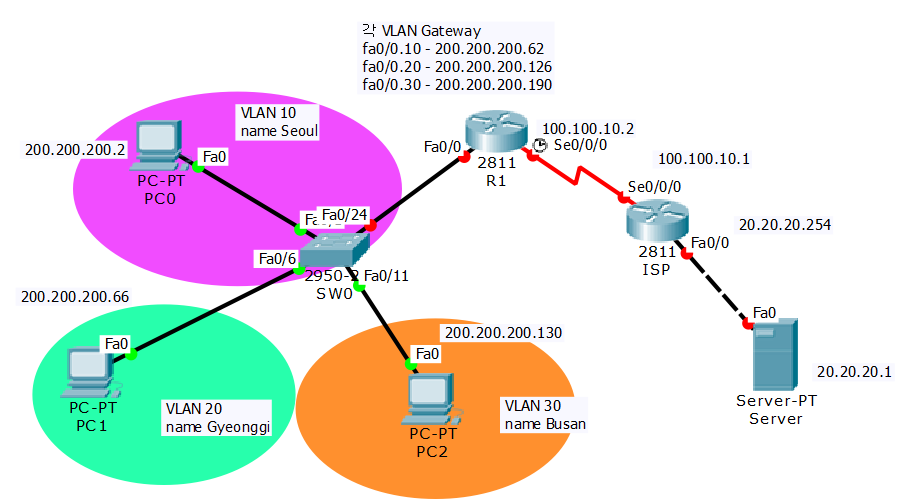

[ 풀이 완료 토폴리지 ]

[풀이완료] 과정평가형 국가기술자격 2차평가 공개문제 5형.pkt

0.02MB
