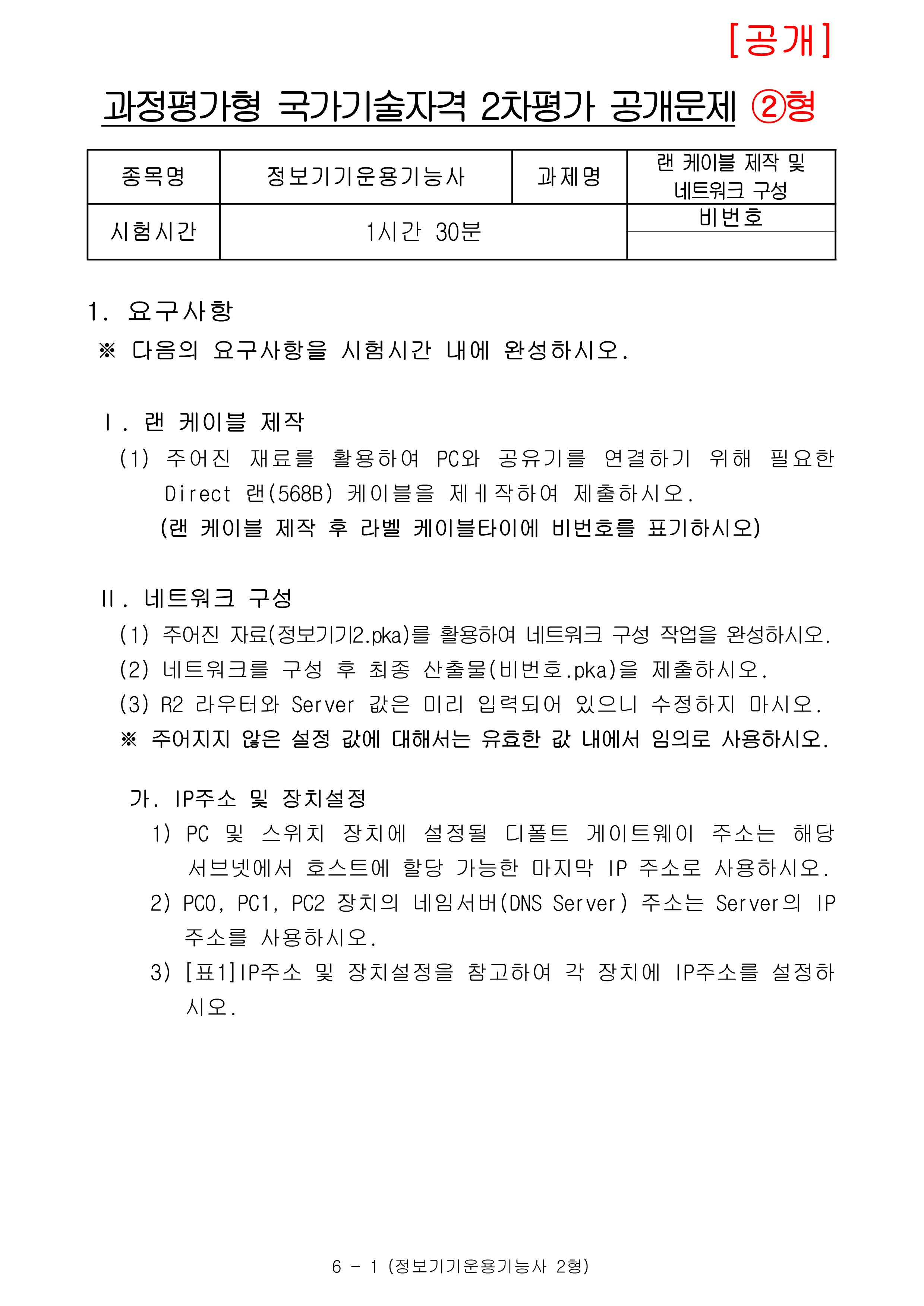

정보기기운용기능사 작업형 문제(2형).pdf

0.11MB





[토폴리지] 과정평가형 국가기술자격 2차평가 공개문제 2형.pkt

0.10MB

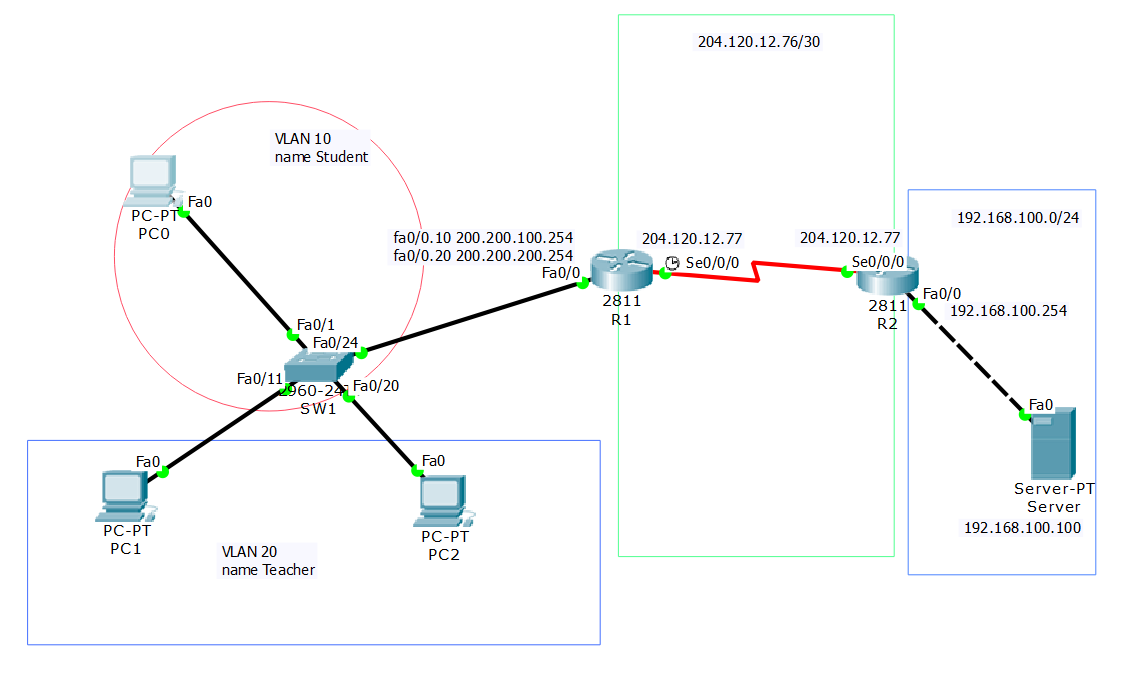

▶네트워크대역 및 IP 주소 분석

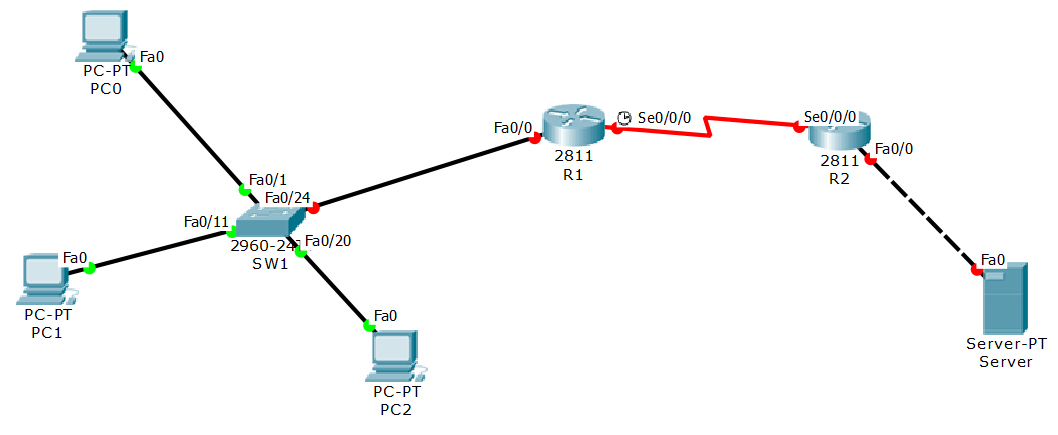

가. IP 주소 및 장치 설정

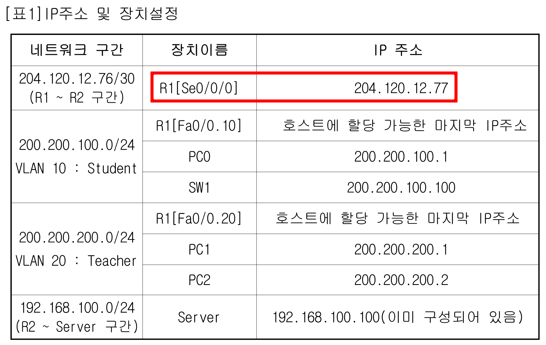

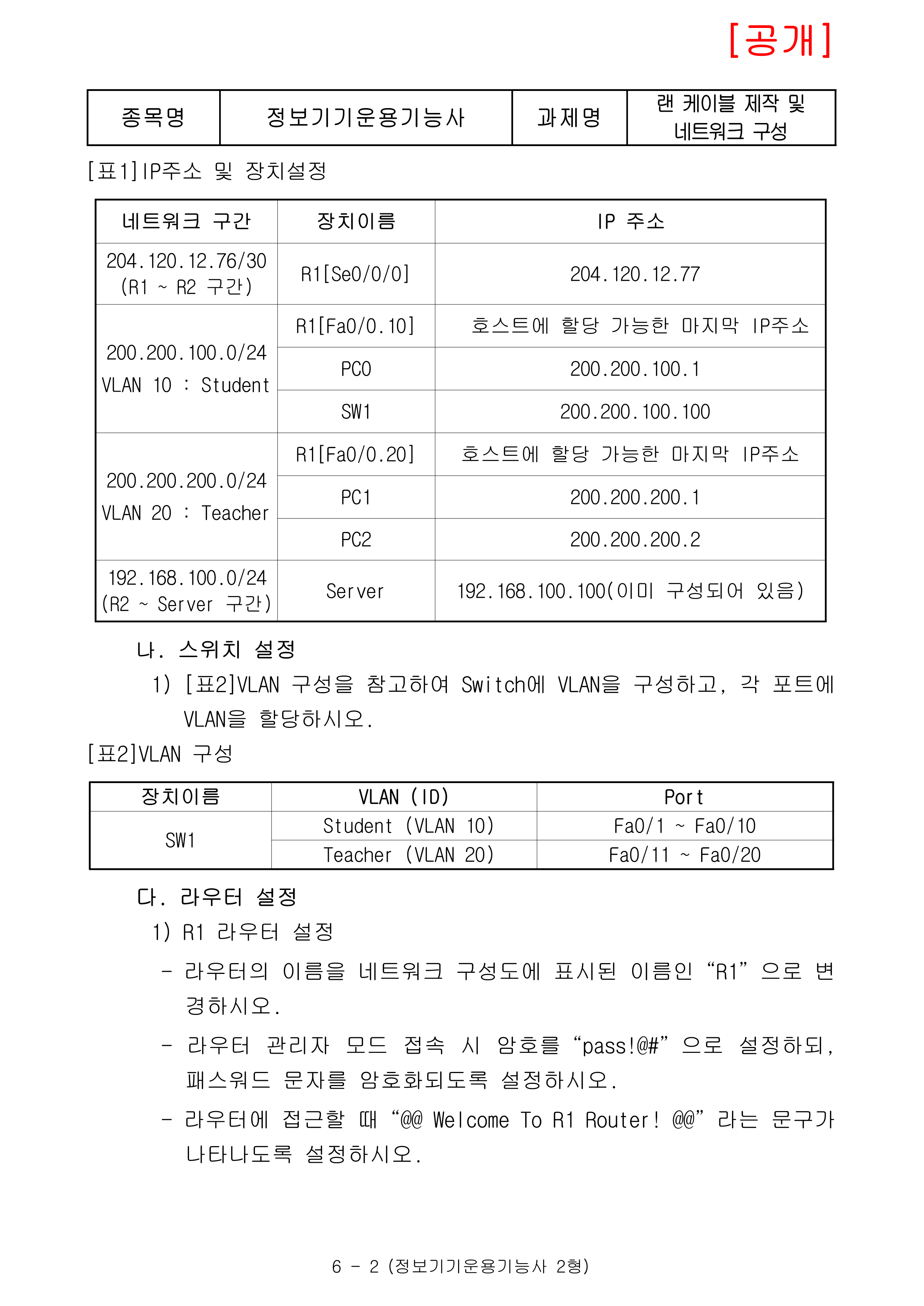

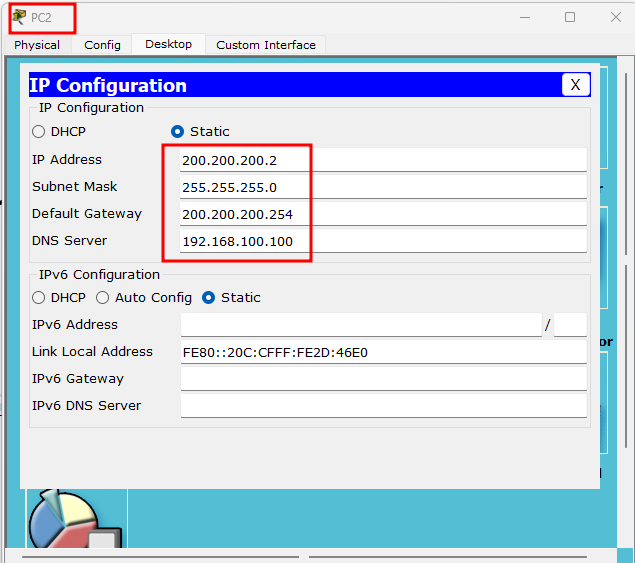

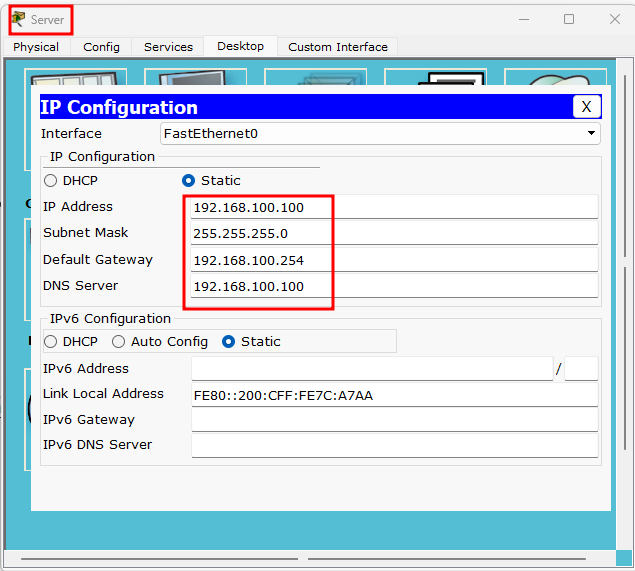

문제지 IP 주소 및 장치 설정



- R1[Se0/0/0] 204.120.12.77, R2[Se0/0/0] 204.120.12.78

  네트워크 대역(Network ID) 204.120.16.76, 서브넷 마스크(SubnetMask) 255.255.255.252

  CDDR 값이 32비트 -> 30비트, 즉 네트워크 개수가 늘어나고 호스트 수가 2비트로 2^2 총 4개의

  IP 범위가 나오며 첫번째 IP는 네트워크 대역으로 마지막 IP는 브로드캐스트 주소로 사용됨에 따라

  할당 가능한 IP는 204.120.12.77 ~ 204.120.12.78, 총 2개임



- R1[Fa0/0.10] 서브 인터페이스는 200.200.100.254로 호스트에 할당 가능한 마지막 IP

- R1[Fa0/0.20] 서브 인터페이스는 200.200.200.254로 호스트에 할당 가능한 마지막 IP



- R2[Fa0/0] 인터페이스 IP는 다른 이야기가 없더라도 할당 가능한 마지막 IP 주소를 사용함에 따라

  192.168.100.254 를 사용함



// R1

Router>en

Router#conf t

Router(config)#hostname R1

R1(config-if)#exit

R1(config)#interface serial 0/0/0

R1(config-if)#ip address 204.120.12.77 255.255.255.252      // 204.120.12.78/30 CIDR 값이 30,

                                                                                                 //  C Class를 서브넷팅 하여 호스트 크기를 2비트로 설정

                                                                                                 // 서브넷 마스크 값은 11111111.11111111.11111111.11111100

                                                                                                 // 10 진수로 변환하면      255   .     255   .    255     .    252

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#interface fastEthernet 0/0                                   // VLAN 구성을 위해 서브 인터페이스 생성하기 위해 포트

                                                                                              // 활성화만 시켜줌

R1(config-if)#no shutdown



// R2

Router>en

Router#conf t

Router(config)#hostname R2

R2(config)#interface serial 0/0/0

R2(config-if)#ip add 204.120.12.78 255.255.255.252

R2(config-if)#no shutdown

R2(config-if)#int fa0/0

R2(config-if)#ip add 192.168.100.254 255.255.255.0

R2(config-if)#no sh



나. 스위치 설정

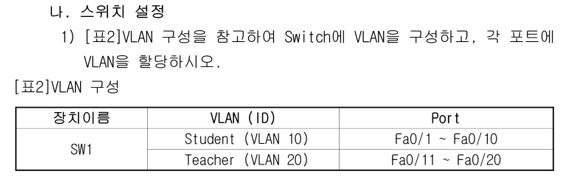

<VLAN 구성>

Switch#conf t

Switch(config)#hostname SW1

SW1(config)#vlan 10

SW1(config-vlan)#name

SW1(config-vlan)#name Student

SW1(config-vlan)#vlan 20

SW1(config-vlan)#name Teacher

SW1(config-vlan)#do sh vlan

SW1(config-vlan)#exit

SW1(config)#interface range fastEthernet 0/1 - fastEthernet 0/10

SW1(config-if-range)#switchport mode access

SW1(config-if-range)#switchport access vlan 10

SW1(config-if-range)#exit

SW1(config)#interface range fastEthernet 0/11 - fa0/20

SW1(config-if-range)#sw mo ac

SW1(config-if-range)#sw ac vl 20

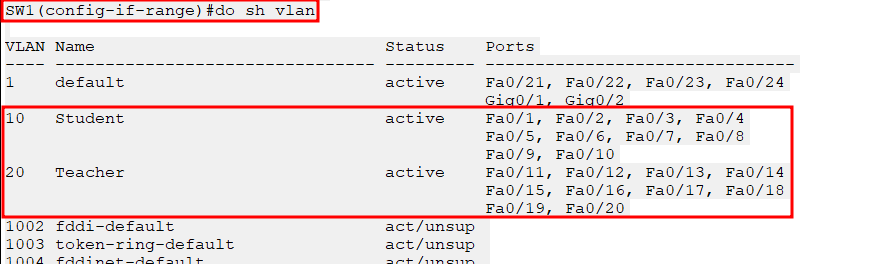

SW1(config-if-range)#do sh vlan



SW1(config-if-range)#exit

SW1(config)#interface vlan 1

SW1(config-if)#ip address 200.200.100.100 255.255.255.0      // VLAN 인터페이스와 통신이 가능하도록 IP 설정

SW1(config-if)#no sh                                                                  // 원격 접속 등

SW1(config-if)#exit

SW1(config)#ip default-gateway 200.200.100.254



< Trunk Port 구성 >

SW1#conf t

SW1(config)#interface fastEthernet 0/24

SW1(config-if)#switchport mode trunk

Trunk Port 까지 구성이 되었으면 라우터 R1과 내부 네트워크에 있는 각 장치가 통신이 되야 함.

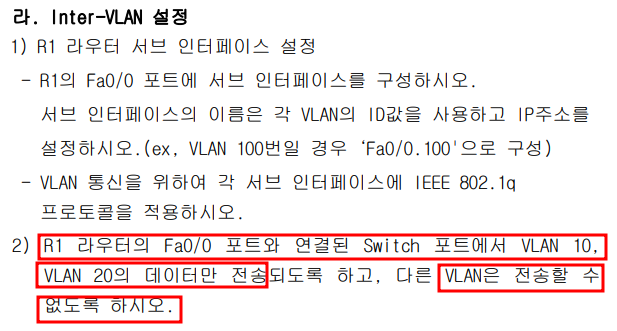

다. Inter-VLAN 설정

// R1

R1>en

R1#conf t

R1(config)#

R1(config)#interface fastEthernet 0/0.10

R1(config-subif)#encapsulation dot1Q 10

R1(config-subif)#ip address 200.200.100.254 255.255.255.0

R1(config-subif)#exit



R1(config)#interface fastEthernet 0/0.20

R1(config-subif)#encapsulation dot1Q 20

R1(config-subif)#ip address 200.200.200.254 255.255.255.0



// SW1

SW1(config)#int fa0/24

SW1(config-if)#switchport trunk allowed vlan 10,20     // R1 라우터의 Fa0/0 포트와 연결된 Switch 포트에서

                                                                      // VLAN 10, VLAN 20 데이터만 전송, 다른 VLAN 전송할 수 없도록 설정

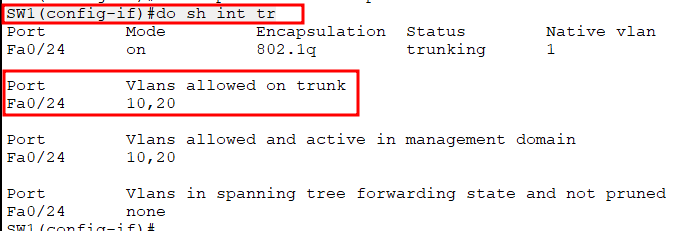

SW1(config-if)#do sh int tr         // 설정이 되었는지 Trunk 포트 확인

VLAN 10, 20 데이터만 전송되는지 확인





라. 라우터 설정

 1) 라우터 설정

// R1

R1>en

R1#conf t

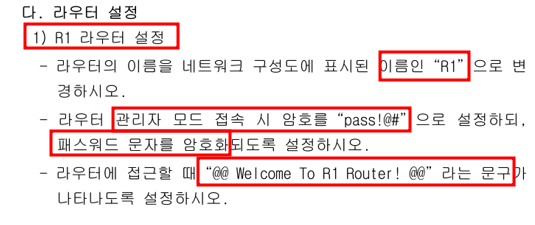

R1(config)#hostname R1

R1(config)#enable secret pass!@#

R1(config)#banner motd $@@ Welcome To R1 Router! @@$

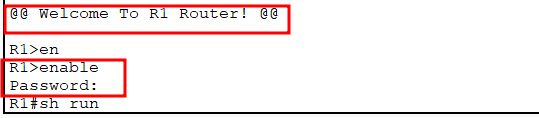

반드시 확인해 볼것

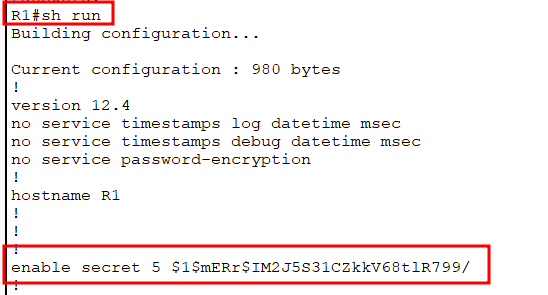

enable password가 암호화 되어 있는지 확인

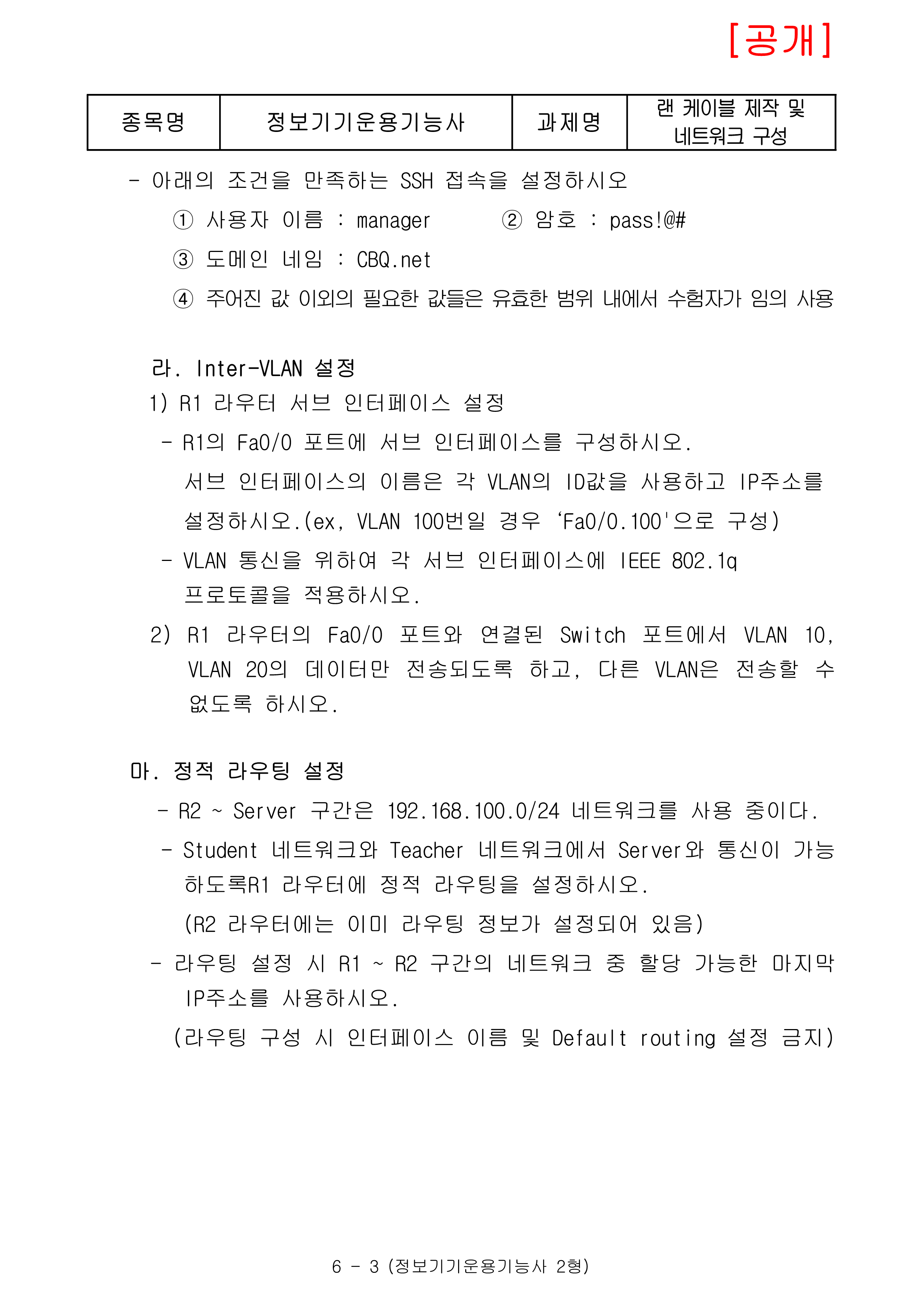

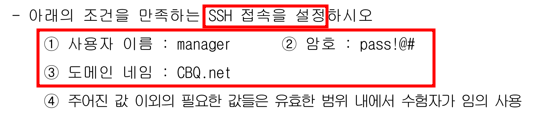

 2) SSH 설정

R1#conf t

R1(config)#ip domain-name CBQ.net

R1(config)#username manager password pass!@#

R1(config)#crypto key generate rsa

               The name for the keys will be: R1.CBQ.net

                Choose the size of the key modulus in the range of 360 to 2048 for your

                General Purpose Keys. Choosing a key modulus greater than 512 may take

                a few minutes.



                How many bits in the modulus [512]:   Enter

                % Generating 512 bit RSA keys, keys will be non-exportable...[OK]



R1(config)#line vty 0 4

R1(config-line)#login local

R1(config-line)#transport input ssh

R1(config-line)#exit

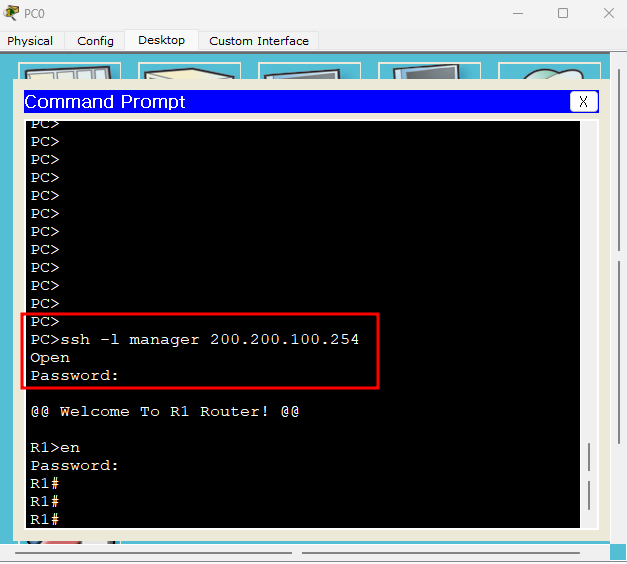

PC0 에서 SSH 접속 동작 확인

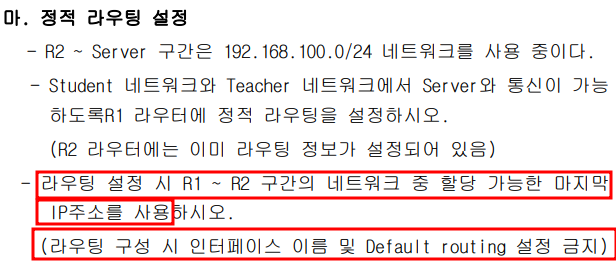

마. 정적 라우팅 설정



// R1

R1>en

R1#conf t

R1(config)#ip route 192.168.100.0 255.255.255.0 204.120.12.78



// R2

R1>en

R1#conf t

R2(config)#ip route 200.200.100.0 255.255.255.0 204.120.12.77

R2(config)#ip route 200.200.200.0 255.255.255.0 204.120.12.77

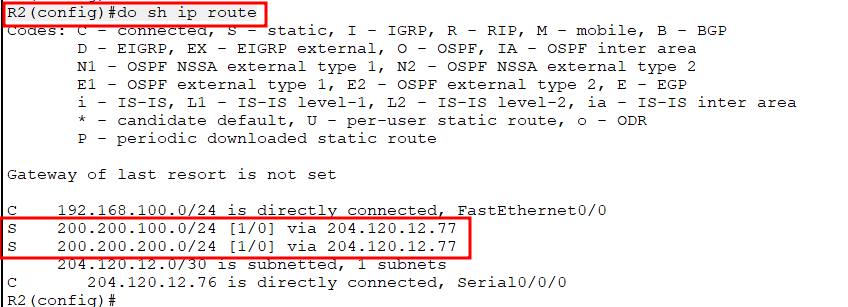

R2(config)#do sh ip route

Static 라우팅 설정 확인

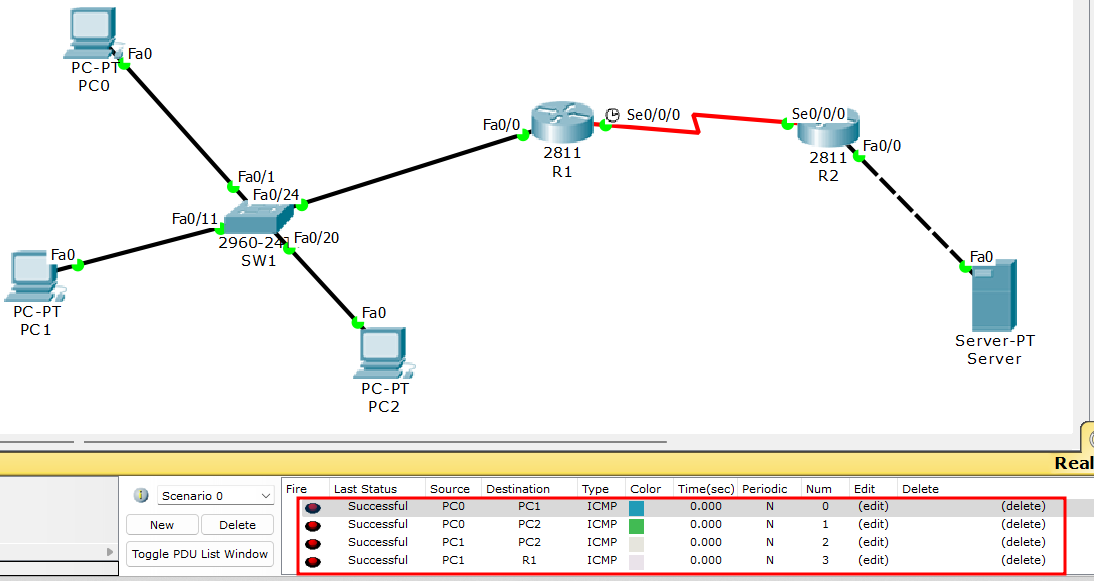

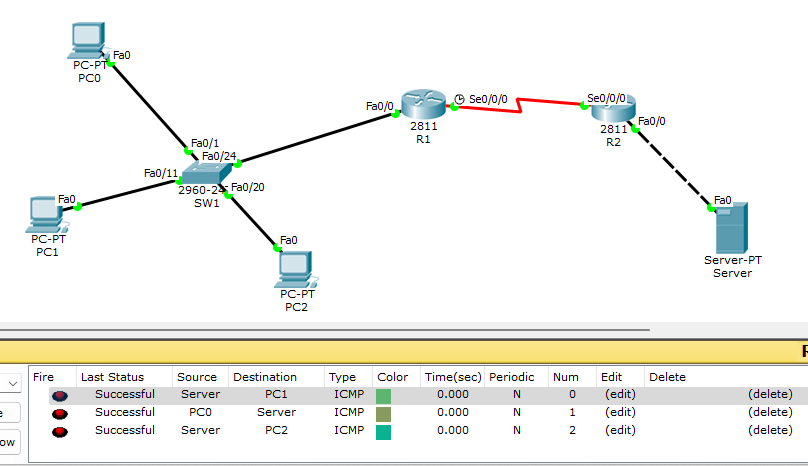

ADD Simple PDU 로 확인

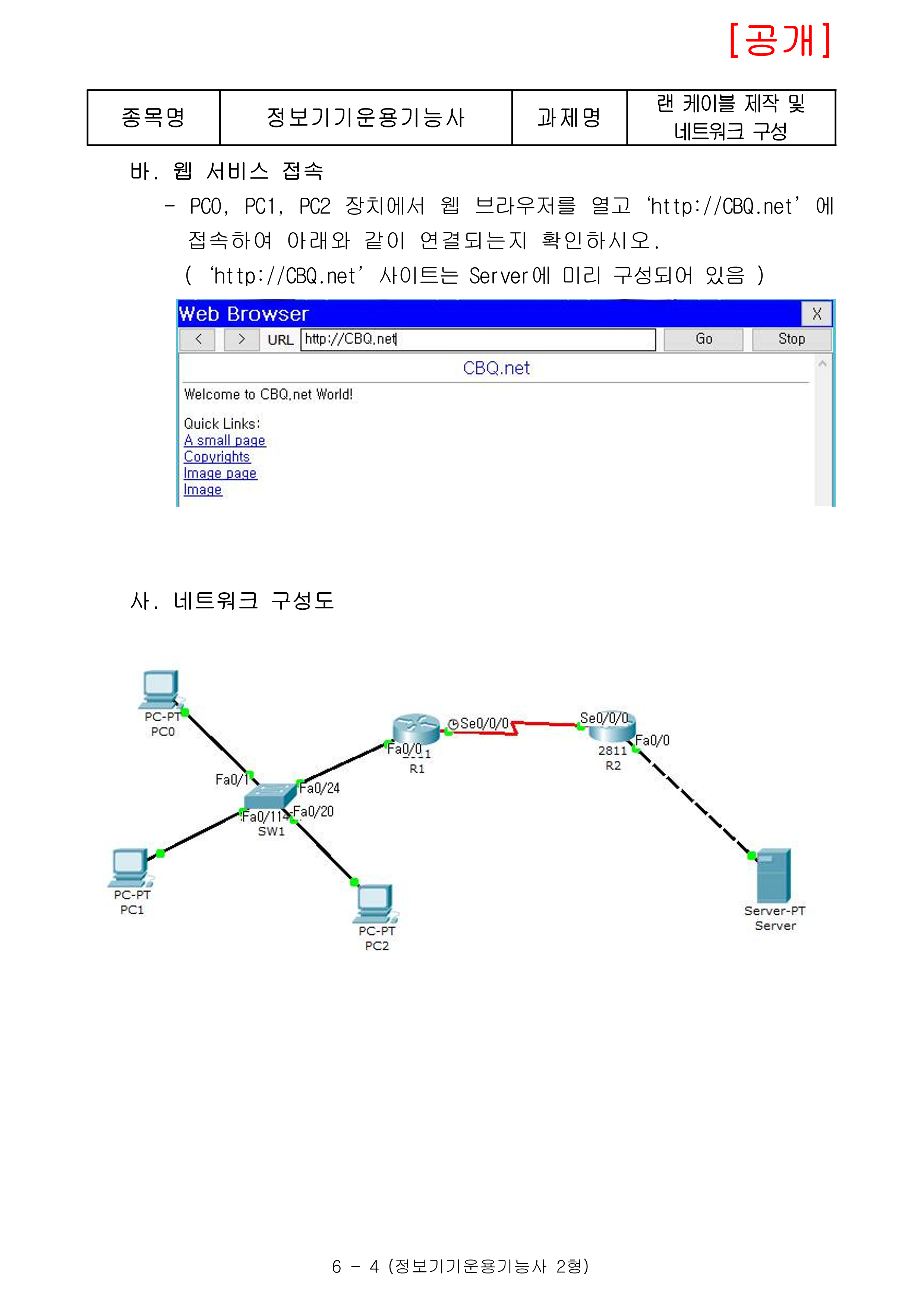

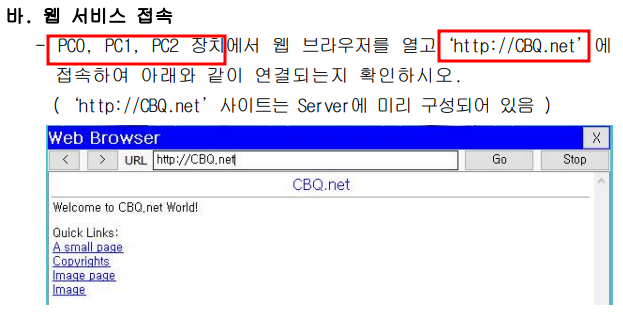

바. 웹 서비스 접속

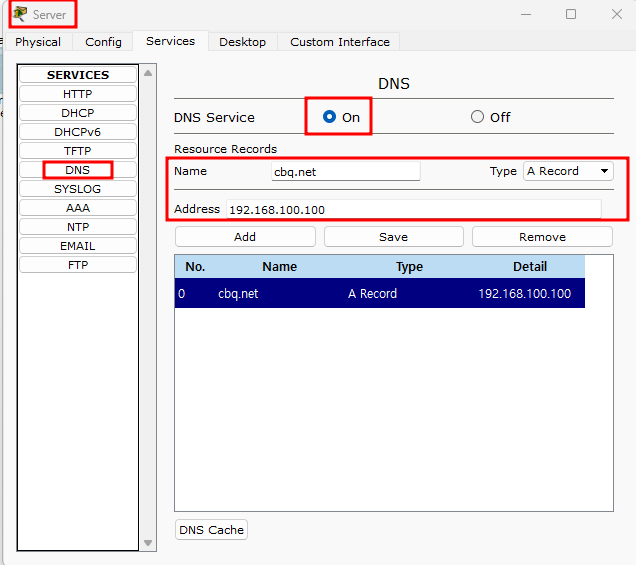

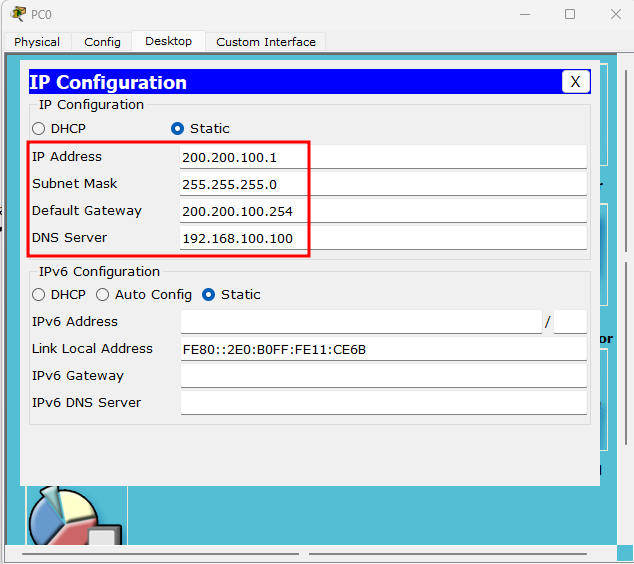

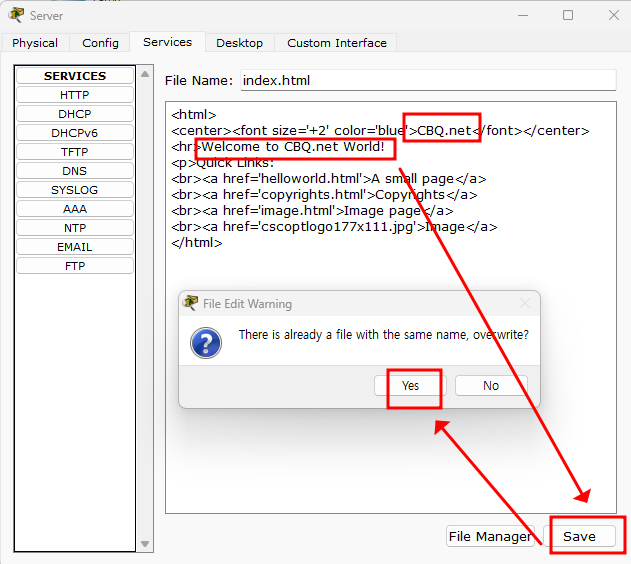

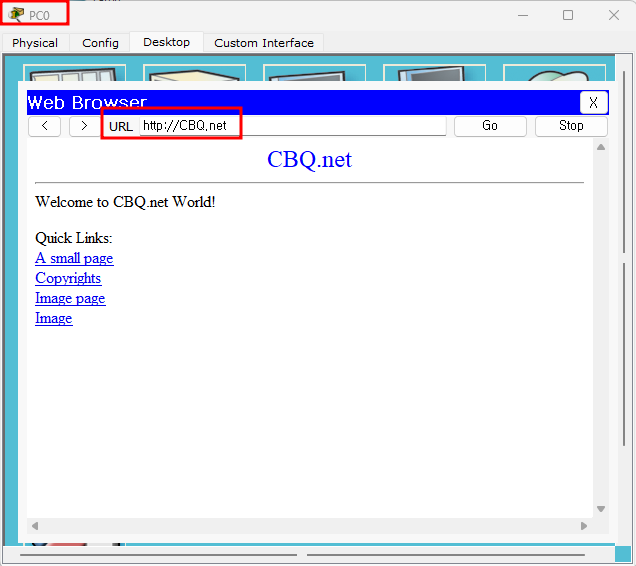

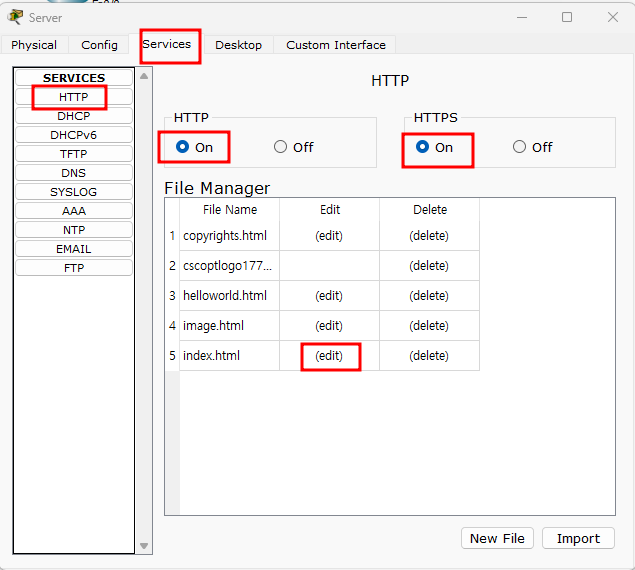

PC0 에서 DNS 및 Web Service 동작 정답 확인
