정보기기운용기능사 과정평가형 외부평가 문제(샘플) 2차 유형 풀이

※ 과정평가형-일학습병행자격 포털 사이트에 자료실에 올려진 과정평가형 문제 샘플 문제를 풀이해 보았습니다.

구 분		주요 내용
시험방법		작업형 실기시험
평가 내용	작업형	설비통신서비스를 제공하기 위하여 L2/L3 스위치 구축, 무선랜 구축, 서버구축에 관한 필수능력단위의 전반적인 사항 평가
과제 및 시험 시간		랜케이블 제작 및 네트워크 구성	90분	1시간 30분
배점		작업형	계
100점	100점(70%)

I. 랜케이블 제작

< Youtube 영상으로 대체 >

UTP Cable 제작 영상

II. 네트워크 구성

가. IP주소 설정

1) 토폴로지를 참고하여 IP를 설정하고, 라우터의 인터페이스를 활성화하시오. (R0와 ISP라우터 사이의 Clock Rate 값은 9600 사용)

2) PC에 설정할 IP는 네트워크의 사용가능한 IP주소 중 3번째 값으로 하시오.

3) PC에 설정될 디폴트 게이트웨이 주소는 VLAN별로 할당 가능한 마지막 주소를 사용하시오.



나. 라우터 설정

1) R0설정

- 라우터의 이름을 R0로 변경하시오.

- Console포트로 사용자가 최근에 사용한 15개의 명령어만 기억하도록 설정하시오.

- Console 접속 암호로 “test100"을 설정하시오.

- R0에서 사용하는 모든 암호는 암호화(MD5)되어 처리되도록 설정하시오.

2) ISP설정

- Telnet 접속이 가능하도록 암호(“ISP100")를 설정하시오.

- 라우터의 이름을 ISP로 변경하시오.



다. 스위치 설정

1) 토폴로지를 참고하여 Switch에 VALN을 구성하고, 각 포트에 VLAN을 할당하시오.

2) Park_net에 속하는 포트는 연결하는 즉시 가용 가능하도록 구성하시오.



라. Inter-Vlan설정

1) R0의 Fa0/0포트에 서브 인터페이스를 아래와 같이 구성하시오. (예, VLAN 60번일 경우 Fa0/0. 60으로 설정)

2) Inter-VLAN이 가능하도록 Switch에 적절하게 트렁크를 설정하시오.



마, 라우팅 설정

1) R0과 ISP 라우터에 EIGRP를 사용하여 Full-Routing을 설정하시오. (AS Number는 R0과 ISP가 서로 같아야 하며, 유효한 숫자 내에서 수검자가 임의 사용 가능)



바. 백업

1) R0 라우터의 IOS(c2800nm-advipservicesk9-mz.124-15.T1.bin)를 TFTP서버에 백업하시오.



사. 구성도

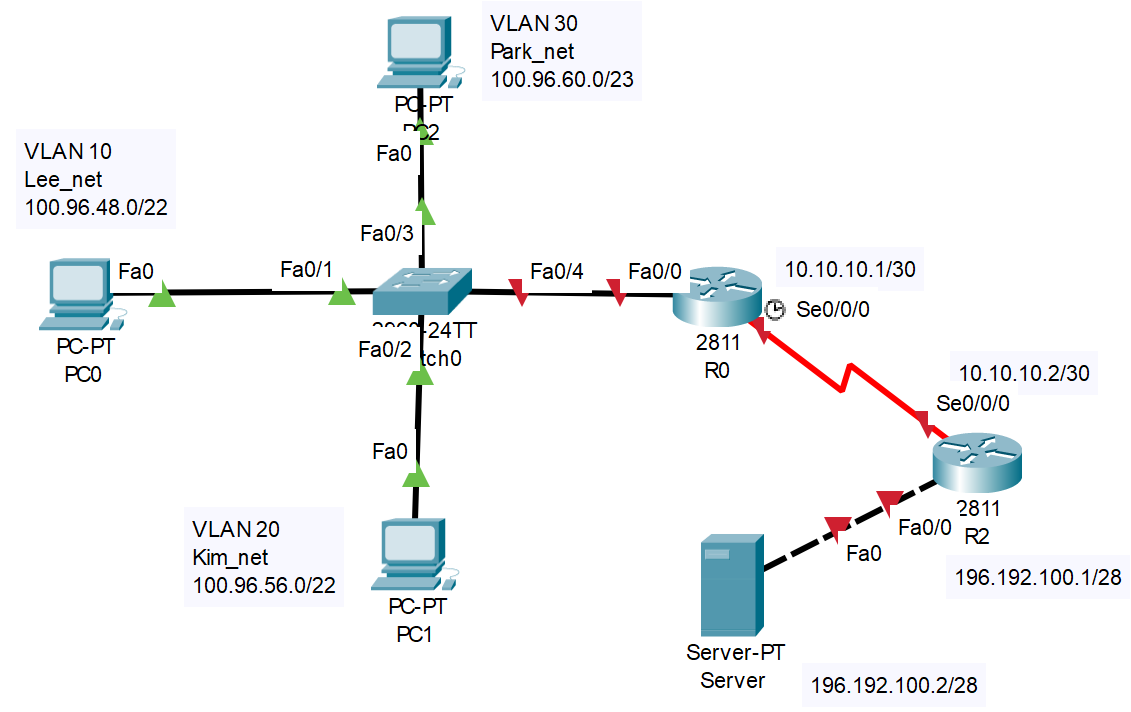

토폴리지



[연습용 - 정보기기_외부평가_2차유형_토폴리지.pkt]



정보기기_외부평가_2차유형_토폴리지.pkt

0.08MB



정보기기_외부평가_2차유형_토폴리지(Student Version).pkt

0.10MB

< PacketTracer Student Version >



[요구사항]

요구 항목	PC0	PC1	PC2	비고
VLAN 번호	VLAN10	VLAN20	VLAN30
VLAN 이름	Lee_net	Kim_net	Park_net
포트 번호	Fa0/1	Fa0/2	Fa0/3
가용 IP	(             ~            )	(             ~            )	(             ~            )
PC설정 IP (가용 IP 중 3번째 IP)	(                           )	(                           )	(                           )
서브넷 마스크	(                           )	(                           )	(                           )
게이트웨이 주소 (서브넷 마지막 IP)	(                           )	(                           )	(                           )

※ ISP Fa0/0 : 196.192.100.1/28, Server IP : 196.192.100.2/28



☞ 풀이

가. IP주소 설정

1) 토폴로지를 참고하여 IP를 설정하고, 라우터의 인터페이스를 활성화하시오. (R0와 ISP라우터 사이의 Clock Rate 값은 9600 사용)

2) PC에 설정할 IP는 네트워크의 사용가능한 IP주소 중 3번째 값으로 하시오.

3) PC에 설정될 디폴트 게이트웨이 주소는 VLAN별로 할당 가능한 마지막 주소를 사용하시오.



>> CIDR 값을 통한 IP 설정

PC0 대역 : 100.96.48.0/22, SubnetMask : 255.255.252.0
Network ID	100.96.48.0	Broadccast	100.96.51.255
사용가능 IP 범위	100.96.48.1 ~ 100.96.51.254
PC0(3번째 IP)	100.96.48.3	gateway(마지막 IP)	100.96.51.254



PC1 대역 : 100.96.56.0/22, SubnetMask : 255.255.252.0
Network ID	100.96.56.0	Broadccast	100.96.59.255
사용가능 IP 범위	100.96.56.1 ~ 100.96.59.254
PC0(3번째 IP)	100.96.56.3	gateway(마지막 IP)	100.96.59.254



PC2 대역 : 100.96.60.0/23, SubnetMask : 255.255.254.0
Network ID	100.96.60.0	Broadccast	100.96.61.255
사용가능 IP 범위	100.96.60.1 ~ 100.96.61.254
PC0(3번째 IP)	100.96.60.3	gateway(마지막 IP)	100.96.61.254

>> PC0, PC1, PC2 에 표에 할당된 대역대로 IP Configuration 설정. PC1, PC2는 생략함

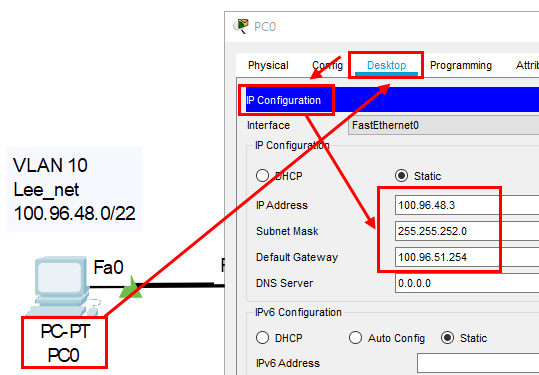

PC0, PC1, PC2에 표에 할당된 IP Configuration 설정

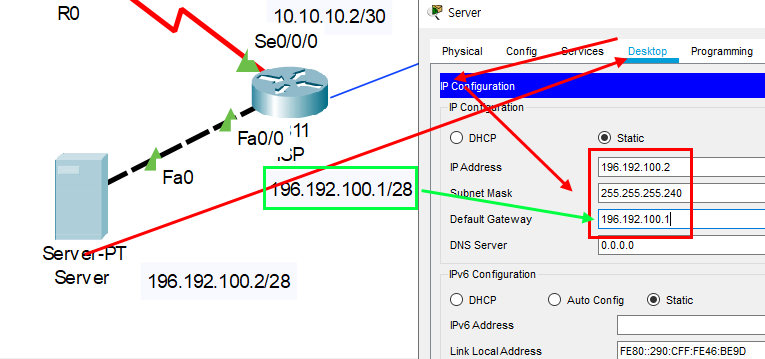

Server IP 설정



>> R0 설정

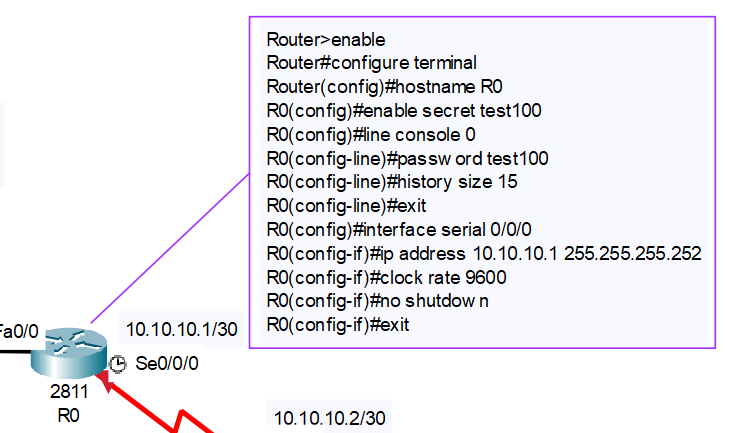

R0 기본 설정



Router>enable  Router#configure terminal Router(config)#hostname R0               // R0 호스트 이름 설정 R0(config)#enable secret test100         // MD5 암호화 R0(config)#line console 0 R0(config-line)#password test100 R0(config-line)#history size 15            // 콘솔포트 로그인 시 히스토리(명령어, 15개) 설정 R0(config-line)#exit R0(config)#interface serial 0/0/0 R0(config-if)#ip address 10.10.10.1 255.255.255.252 R0(config-if)#clock rate 9600 R0(config-if)#no shutdown  R0(config-if)#exit



>> ISP 설정

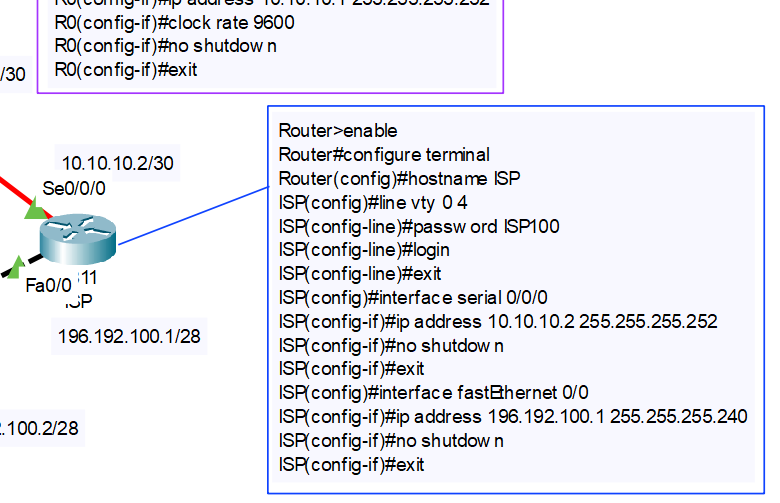

ISP 기본 설정



Router>enable  Router#configure terminal  Router(config)#hostname ISP ISP(config)#line vty 0 4 ISP(config-line)#password ISP100 ISP(config-line)#login ISP(config-line)#exit ISP(config)#interface serial 0/0/0 ISP(config-if)#ip address 10.10.10.2 255.255.255.252 ISP(config-if)#no shutdown  ISP(config-if)#exit ISP(config)#interface fastEthernet 0/0 ISP(config-if)#ip address 196.192.100.1 255.255.255.240 ISP(config-if)#no shutdown  ISP(config-if)#exit

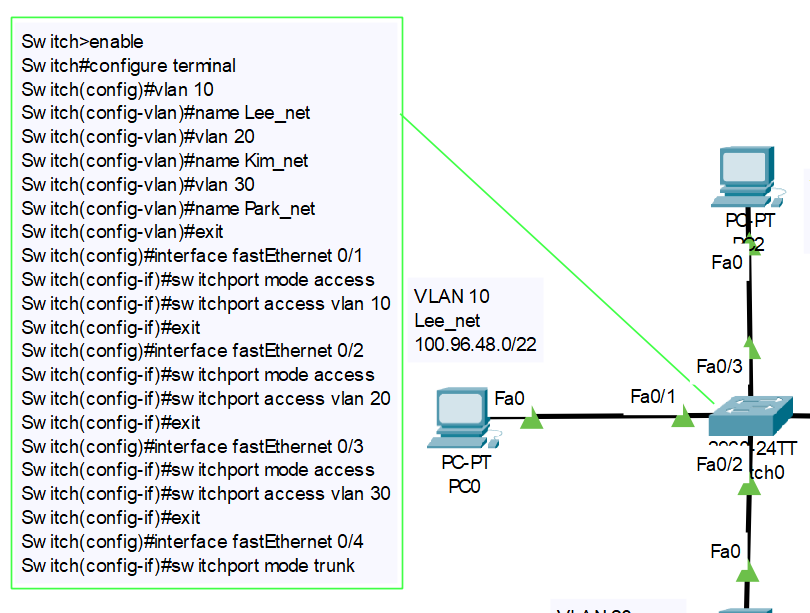

>> 스위치 설정





Switch>enable  Switch#configure terminal  Switch(config)#vlan 10                                             // vlan 이름 설정 Switch(config-vlan)#name Lee_net Switch(config-vlan)#vlan 20 Switch(config-vlan)#name Kim_net Switch(config-vlan)#vlan 30 Switch(config-vlan)#name Park_net Switch(config-vlan)#exit Switch(config)#interface fastEthernet 0/1                      // interface 0/1 포트 설정으로 가서 Switch(config-if)#switchport mode access                     // 스위치 포트를 액세스 모드로 수정 한 뒤 Switch(config-if)#switchport access vlan 10                   // vlan 10 번에 할당하겠다. Switch(config-if)#exit Switch(config)#interface fastEthernet 0/2 Switch(config-if)#switchport mode access  Switch(config-if)#switchport access vlan 20 Switch(config-if)#exit Switch(config)#interface fastEthernet 0/3 Switch(config-if)#switchport mode access  Switch(config-if)#switchport access vlan 30 Switch(config-if)#exit Switch(config)#interface fastEthernet 0/4                         // 스위치 fa0/4 포트를 트렁크 포트로 설정 Switch(config-if)#switchport mode trunk  Switch(config-if)#do show vlan                                     // vlan 설정이 맞게 되었는지 확인

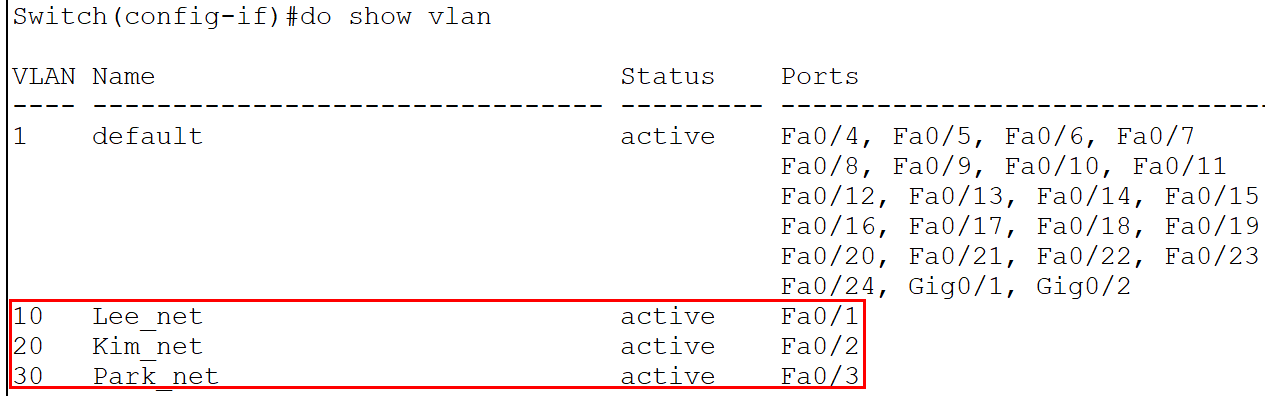

VLAN 설정 확인

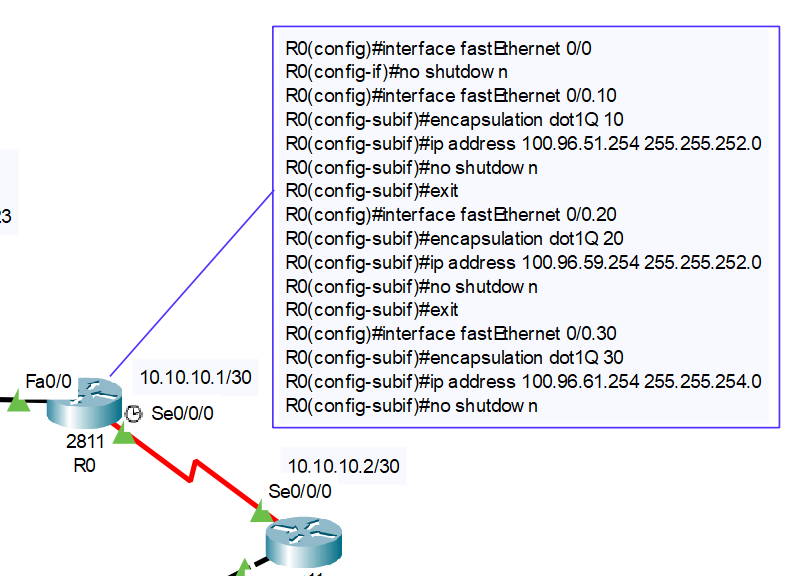

>> 라우터 R0, Inter-VLAN 설정





R0(config)#interface fastEthernet 0/0                                        // fa0/0 포트 활성화 시켜주고 R0(config-if)#no shutdown  R0(config)#interface fastEthernet 0/0.10                                    // 서브인터페이스 설정 R0(config-subif)#encapsulation dot1Q 10 R0(config-subif)#ip address 100.96.51.254 255.255.252.0 R0(config-subif)#no shutdown  R0(config-subif)#exit R0(config)#interface fastEthernet 0/0.20 R0(config-subif)#encapsulation dot1Q 20 R0(config-subif)#ip address 100.96.59.254 255.255.252.0 R0(config-subif)#no shutdown  R0(config-subif)#exit R0(config)#interface fastEthernet 0/0.30 R0(config-subif)#encapsulation dot1Q 30 R0(config-subif)#ip address 100.96.61.254 255.255.254.0 R0(config-subif)#no shutdown



>> Inter-VLAN 설정 후, 스위치에 연결된 PC0 ~ PC2 서로 통신이 되는지 확인

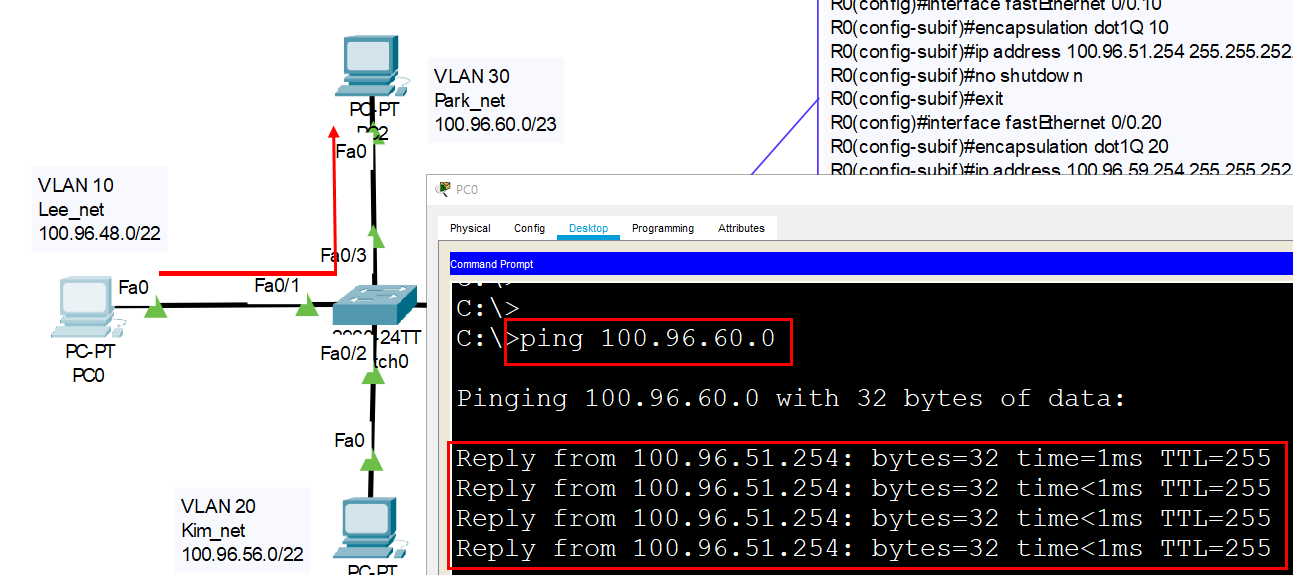

PC0 -> PC2로 ping testing

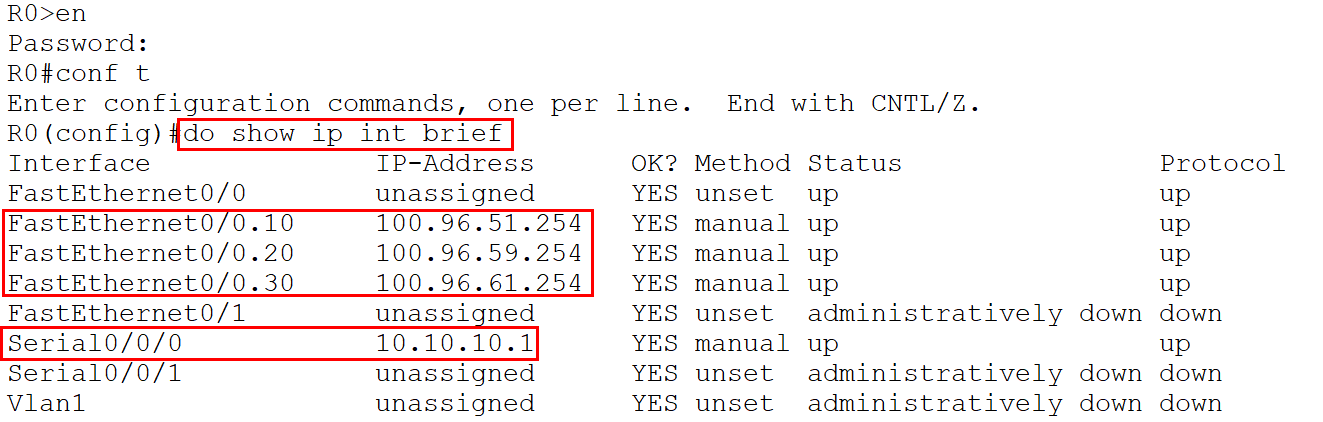

R0 설정된 인터페이스 카드와 IP 확인



※ 서브넷 마스크 와일드카드 마스크(반대 개념)

255.255.255.0     >>   0.0.0.255

255.255.0.0        >>   0.0.255.255

255.0.0.0           >>   0.255.255.255

0.0.0.0              >>   255.255.255.255

255.255.255.255  >>   0.0.0.0

255.255.255.252  >>   0.0.0.3

255.255.255.248  >>   0.0.0.7

255.255.255.240  >>   0.0.0.15

255.255.255.224  >>   0.0.0.31

255.255.248.0      >>  0.0.7.255



>> R0 - ISP 라우터 간 EIGRP를 Routing(Process-ID 값은 임의로 7을 주기로 함)

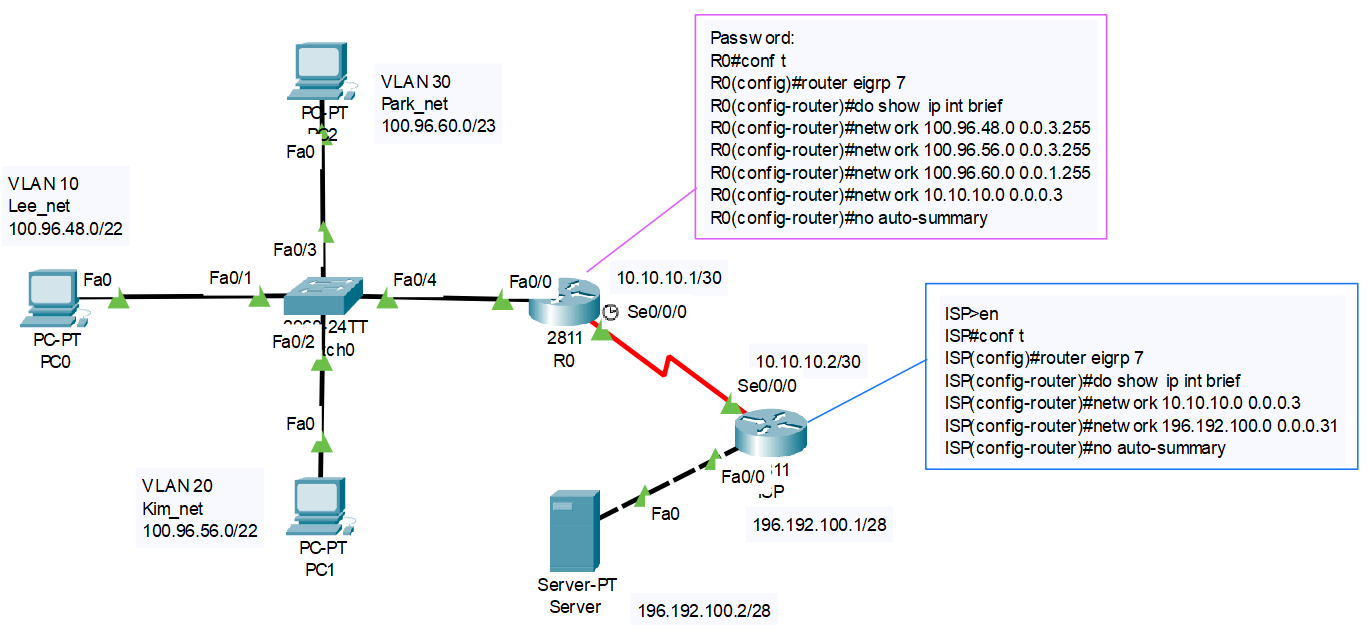

EIGRP Routing 설정



R0>en [R0] Password:  R0#conf t R0(config)#router eigrp 7 R0(config-router)#do show ip int brief R0(config-router)#network 100.96.48.0 0.0.3.255 R0(config-router)#network 100.96.56.0 0.0.3.255 R0(config-router)#network 100.96.60.0 0.0.1.255 R0(config-router)#network 10.10.10.0 0.0.0.3 R0(config-router)#no auto-summary [ISP] ISP>en ISP#conf t ISP(config)#router eigrp 7 ISP(config-router)#do show ip int brief Interface              IP-Address      OK? Method Status                Protocol  FastEthernet0/0        196.192.100.1   YES manual up                    up  FastEthernet0/1        unassigned      YES unset  administratively down down  Serial0/0/0            10.10.10.2      YES manual up                    up  Serial0/0/1            unassigned      YES unset  administratively down down  Vlan1                  unassigned      YES unset  administratively down down ISP(config-router)#network 10.10.10.0 0.0.0.3 ISP(config-router)#network 196.192.100.0 0.0.0.31 ISP(config-router)#no auto-summary

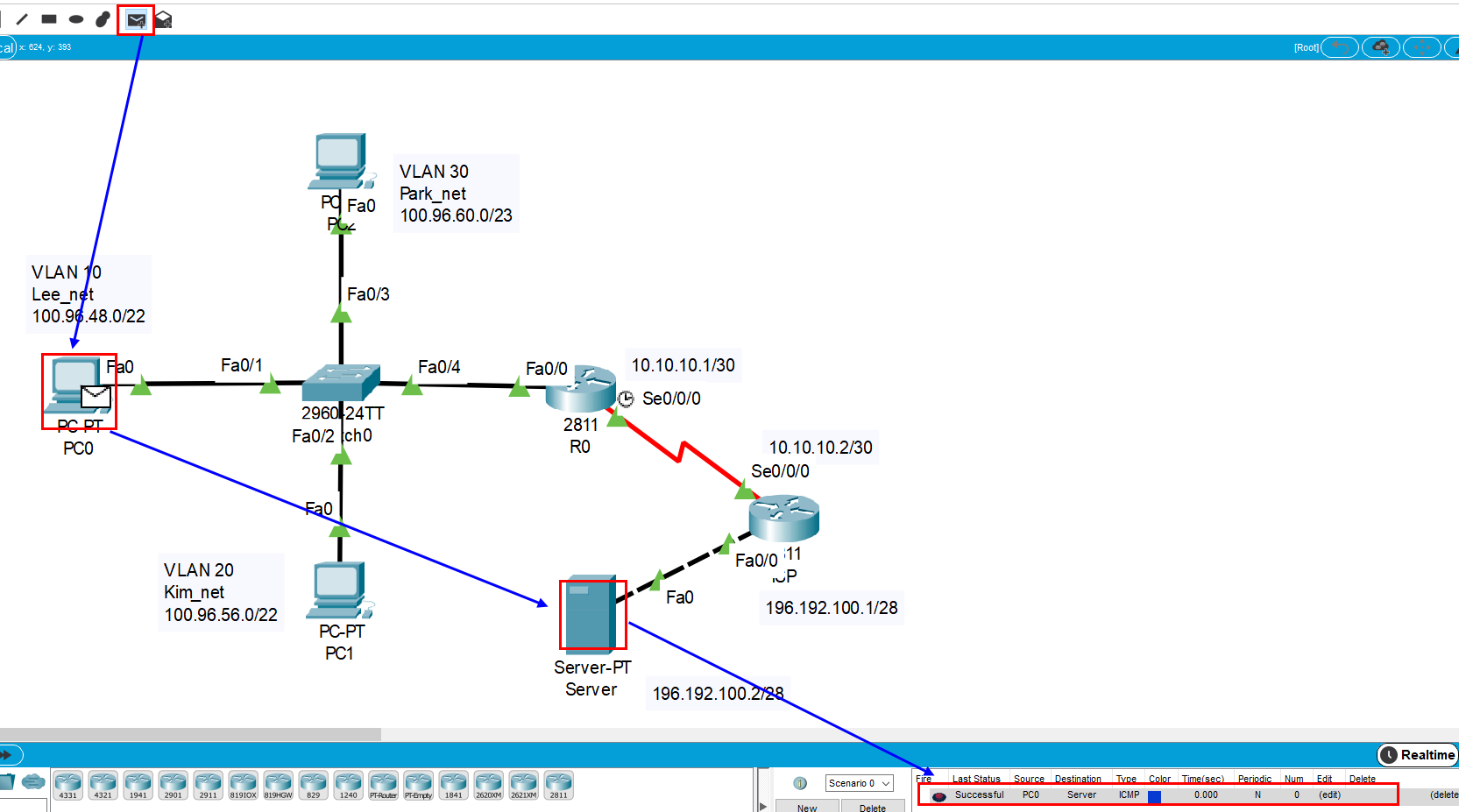

>> EIGRP 라우팅 설정 후, 장치 간 통신이 되는지 확인(PC0 -> Server)



PC0 에서 Server 까지 통신이 되는지 확인





>> 라우터 R0 IOS(c2800nm-advipservicesk9-mz.124-15.T1.bin)를 TFTP 서버에 백업하시오.

; TFTP란? 용량이 큰 파일을 전송하기 위한 프로토콜로 라우터의 운영체제(IOS)나 환경 설정 파일 등 TFTP 서버에 전송하는 명령어로 백업을 통해 필요할 때 다시 호출하여 설정 할 수 있어 라우터 관리에 유용하다.

예시)

 - 라우터에서 TFTP 서버로 설정파일(Running-Config) 전송 : R0#copy running-config tftp

 - TFTP 서버에서 설정파일 라우터로 전송 : R0#copy tftp running-config

 - 라우터에서 TFTP 서버로 IOS 파일 전송 : R0#show flash      // flash Memory IOS 설정 파일 확인

                                                         R0#copy flash tftp  // IOS 설정 파일을 TFTP 로 전송

 - TFTP 서버에서 라우터로 IOS 파일 전송 : R0#copy tftp flash

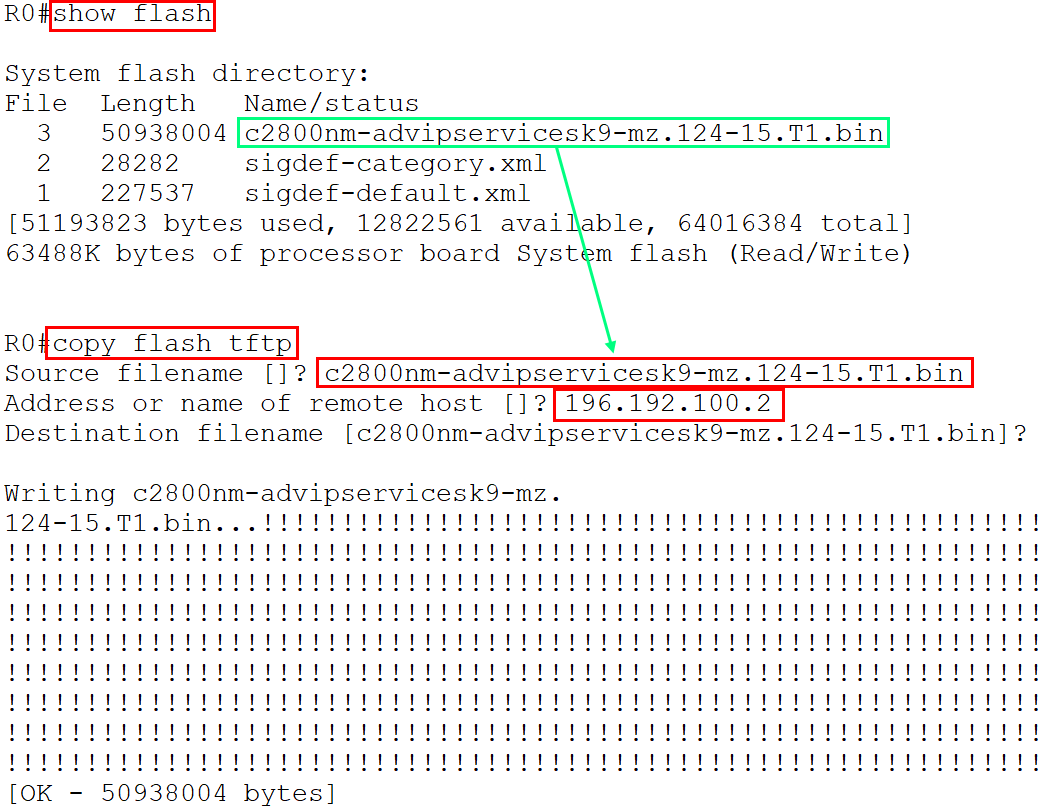

패킷트레이서 활용 IOS 파일 백업





R0#show flash System flash directory: File Length Name/status 3 50938004 c2800nm-advipservicesk9-mz.124-15.T1.bin 2 28282 sigdef-category.xml 1 227537 sigdef-default.xml [51193823 bytes used, 12822561 available, 64016384 total] 63488K bytes of processor board System flash (Read/Write) R0#copy flash tftp Source filename []? c2800nm-advipservicesk9-mz.124-15.T1.bin      // 소스 파일명? 위에 IOS 파일을 복사해서 붙여넣기 Address or name of remote host []? 196.192.100.2  // TFTP Server IP 주소?  입력 후 엔터 Destination filename [c2800nm-advipservicesk9-mz.124-15.T1.bin]?  // 목적지 파일명? 파일명 그대로 사용하므로 엔터 Writing c2800nm-advipservicesk9-mz.124-15.T1.bin...!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! [OK - 50938004 bytes] 50938004 bytes copied in 10.151 secs (363842 bytes/sec) R0#



[풀이 완료 - 정보기기_외부평가_2차유형_풀이완료.pkt]



정보기기_외부평가_2차유형_풀이완료.pkt

0.08MB
